2PNCT
2PNCTの仕上外径

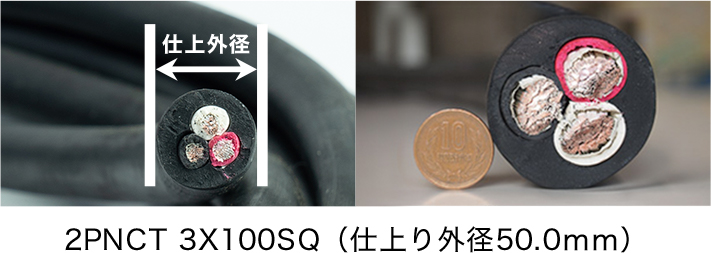

仕上外径とは、被膜を含めたケーブル全体の外径です。
左の写真でいうと、矢印で示している部分が仕上外径となります。
公称断面積 (SQ) |
仕上外径 (約mm) |
|||
---|---|---|---|---|
単心 | 2心 | 3心 | 4心 | |
0.75SQ | 5.8 | 9 | 9.4 | 10.4 |
1.25SQ | 6.2 | 9.8 | 10.5 | 11.3 |
2SQ | 6.5 | 10.6 | 11.1 | 12.2 |
3.5SQ | 7.4 | 12.2 | 12.9 | 14.1 |
5.5SQ | 8.4 | 14.4 | 15.2 | 16.8 |
8SQ | 9.2 | 15.8 | 16.7 | 18.4 |
14SQ | 10.6 | 18.4 | 19.7 | 21.7 |
22SQ | 13.4 | 24.4 | 26.1 | 28.8 |
30SQ | 14.7 | 26.8 | 28.7 | 31.8 |
38SQ | 15.9 | 29.2 | 31.2 | 34.6 |
50SQ | 18 | 33.4 | 35.9 | 39.8 |
60SQ | 19.4 | 36.2 | 38.7 | 43.1 |
80SQ | 22.7 | 42.8 | 45.7 | 50.9 |
100SQ | 24.6 | 46.6 | 50 | 55.6 |
125SQ | 26.4 | 50.2 | 53.9 | — |
150SQ | 28.5 | 54.6 | 58.5 | — |
200SQ | 32.6 | — | — | — |
250SQ | 35.2 | — | — | — |
※)1mm2=1SQ
※)参照メーカー:三ツ星
2PNCTの識別
本数 | 単芯 | 2心 | 3心 | 4心 | 5心 | 6心 | 7心 | 8心 | 9心 | 10心 | 12心 | 14心 | 15心 | 16心 | 18心 | 20心 | 30心 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1層 | 2層 | 1層 | 2層 | 1層 | 2層 | 1層 | 2層 | 1層 | 2層 | 1層 | 2層 | 1層 | 2層 | 3層 | |||||||||||
1 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 |
2 | 白 | 白 | 白 | 白 | 白 | 白 | 白 | 黒 | 黒 | 白 | 黒 | 白 | 黒 | 白 | 黒 | 白 | 黒 | 白 | 黒 | 白 | 黒 | 白 | 黒 | 黒 | |
3 | 赤 | 赤 | 赤 | 赤 | 赤 | 赤 | 白 | 白 | 赤 | 白 | 赤 | 白 | 赤 | 白 | 赤 | 白 | 赤 | 白 | 赤 | 白 | 赤 | 白 | 黒 | ||
4 | 緑 | 緑 | 緑 | 緑 | 緑 | 赤 | 白 | 赤 | 黃 | 白 | 黃 | 白 | 黃 | 白 | 黃 | 白 | 黃 | 白 | 黃 | 白 | 白 | ||||
5 | 黃 | 黃 | 黃 | 黃 | 黃 | 赤 | 黃 | 赤 | 茶 | 赤 | 茶 | 赤 | 茶 | 赤 | 茶 | 赤 | 赤 | 白 | |||||||
6 | 茶 | 茶 | 茶 | 茶 | 黃 | 茶 | 黃 | 黃 | 赤 | 青 | 赤 | 青 | 赤 | 赤 | 赤 | ||||||||||
7 | 青 | 青 | 青 | 茶 | 青 | 茶 | 茶 | 黃 | 黃 | 灰 | 黃 | 黃 | 赤 | ||||||||||||
8 | 灰 | 灰 | 青 | 灰 | 青 | 青 | 茶 | 黃 | 黃 | 茶 | 黃 | ||||||||||||||
9 | 緑 | 灰 | 緑 | 灰 | 灰 | 青 | 茶 | 茶 | 青 | 黃 | |||||||||||||||
10 | 緑 | 緑 | 緑 | 灰 | 青 | 茶 | 灰 | 茶 | |||||||||||||||||
11 | 緑 | 灰 | 青 | 茶 | |||||||||||||||||||||
12 | 緑 | 灰 | 青 | ||||||||||||||||||||||
13 | 緑 | 青 | |||||||||||||||||||||||
14 | 灰 | ||||||||||||||||||||||||
15 | 灰 | ||||||||||||||||||||||||
16 | 緑 |
2PNCTの寸法表
公称断面積 mm2 |
導体mm | 線芯mm | 仕上外径mm | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
構成 素線数/素線計 |
外径(約) | 絶縁体厚さ | 外径(約) | 単芯 | 2心 | 3心 | 4心 | 5心 | 6心 | 7心 | 8心 | 9心 | 10心 | 12心 | 14心 | 15心 | 16心 | 18心 | 20心 | 30心 | |
0.75 | 30/0.18 | 1.1 | 0.8 | 2.8 | 5.8 | 9.0 | 9.4 | 10.4 | 11.2 | 12.5 | 13.4 | 14.4 | 15.5 | 16.4 | 16.1 | 16.9 | 17.9 | 17.9 | 18.9 | 19.8 | 23.3 |
1.25 | 50/0.18 | 1.5 | 0.8 | 3.2 | 6.2 | 9.8 | 10.5 | 11.3 | 12.4 | 13.7 | 14.9 | 16.1 | 17.2 | 18.3 | 18.0 | 19.0 | 19.9 | 19.9 | 21.1 | 22.3 | 26.2 |
2 | 37/0.26 | 1.8 | 0.8 | 6.5 | 10.6 | 11.1 | 3.5 | 12.2 | 13.3 | 14.9 | 16.2 | 17.2 | 18.4 | 19.7 | 19.4 | 20.3 | 21.6 | 21.6 | 22.8 | 24.1 | 28.3 |
3.5 | 45/0.32 | 2.5 | 0.8 | 4.2 | 7.4 | 12.2 | 12.9 | 14.1 | 15.5 | 17.2 | 18.7 | 20.2 | 21.6 | 23.1 | 22.8 | 24.0 | 24.6 | 25.2 | 26.7 | 28.2 | 33.4 |
5.5 | 70/0.32 | 3.1 | 1.0 | 5.2 | 8.4 | 14.4 | 15.2 | 16.8 | 18.4 | 20.7 | 22.6 | 24.4 | 26.1 | 27.9 | 27.5 | 29.1 | 29.8 | 30.5 | 32.5 | 34.3 | 40.7 |
8 | 50/0.45 | 3.7 | 1.0 | 5.8 | 9.2 | 15.8 | 16.7 | 18.4 | 20.8 | 23.0 | 25.0 | 27.0 | 28.6 | 30.9 | 30.2 | ||||||
14 | 88/0.45 | 4.9 | 1.0 | 7.0 | 10.6 | 18.4 | 19.7 | 21.7 | 24.7 | 27.1 | |||||||||||
22 | 7/20/0.45 | 6.8 | 1.2 | 9.4 | 13.2 | 24.0 | 25.7 | 28.3 | 31.4 | 34.6 | |||||||||||
(30) | 7/27/0.45 | 7.9 | 1.2 | 10.5 | 14.5 | 26.4 | 28.2 | 31.3 | 34.8 | 38.3 | |||||||||||
38 | 7/34/0.45 | 8.8 | 1.2 | 11.4 | 15.6 | 28.4 | 30.4 | 33.7 | 37.6 | 41.4 | |||||||||||
(50) | 19/16/0.45 | 10.1 | 1.5 | 13.3 | 17.7 | 32.8 | 35.1 | 38.9 | |||||||||||||
60 | 19/20/0.45 | 11.3 | 1.5 | 14.5 | 19.1 | 35.4 | 38.0 | 42.2 | |||||||||||||
(80) | 19/27/0.45 | 13.1 | 2.0 | 17.3 | 22.3 | 41.8 | 44.9 | 50.0 | |||||||||||||
100 | 19/34/0.45 | 14.7 | 2.0 | 18.9 | 24.1 | 45.4 | 48.7 | 54.2 | |||||||||||||
(125) | 19/42/0.45 | 16.3 | 2.0 | 20.5 | 25.9 | 49.0 | 52.6 | 58.7 | |||||||||||||
150 | 27/34/0.45 | 17.6 | 2.0 | 21.8 | 27.4 | 52.0 | 55.8 | ||||||||||||||
200 | 37/34/0.45 | 20.6 | 2.5 | 25.8 | 31.8 | ||||||||||||||||
250 | 37/42/0.45 | 22.9 | 2.5 | 28.1 | 34.5 | ||||||||||||||||
325 | 37/55/0.45 | 26.2 | 2.5 | 31.4 | 38.2 |
