EM-LMFC(古河)について
EM-LMFCとは
エコ電線でありながら柔軟性の低下がなく、また、従来のLMFCと同一価格を実現したEM-LMFC。

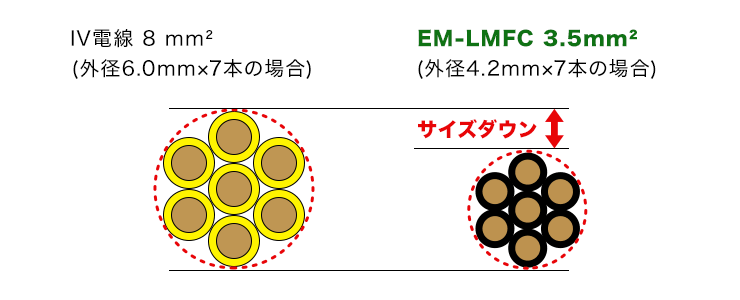

盤内配線のみならず各種電気機器用に多用されるようになりました。しかも、耐熱性に優れているためIVやKIVよりも許容電流が大きく、1サイズダウン化が可能となり、コストダウンが図れるほか、盤の軽量化、コンパクト化にも貢献できます。
EM-LMFCの特徴
- ・耐熱性に優れています。
- ・許容電流がIVに比べ約60%、HIVに比べ約25%大きくとれるため、電線の サイズダウンができコンパクトなスペースの配線が可能となります。
- ・可とう性に優れています。
- ・全サイズ導体上にセパレーターは施しておりません。
- ・口出し性が容易です。
- ・難燃性です。
- ・耐油性に優れています。
- ・RoHS指令の制限10物質※は規制値以下です
(※対象物質:鉛、六価クロム、水銀、カドミウム、PBB類、PBDE類、DEHP、 BBP、DBP、DIBP)
EM-LMFCの寸法表
600V EM-LMFC
| 導体 | 絶縁体厚さ (mm) |
仕上外径 (約mm) |
最大導体抵抗 (20°C) (Ω/km) |
試験電圧 (V・1分) |
最小絶縁抵抗 (MΩ/km) |
表面漏れ抵抗 (MΩ) |
概算質量 (kg/km) |
||
|---|---|---|---|---|---|---|---|---|---|
| 断面積 (mm2) |
構成 素線数/素線径 (本/mm) |
外径 (約mm) |
|||||||
| 0.75 | 30/0.18 | 1.1 | 0.8 | 2.8 | 25.8 | 3,500 | 80 | 300 | 13 |
| 1.25 | 50/0.18 | 1.5 | 0.8 | 3.2 | 15.5 | 3,500 | 70 | 300 | 19 |
| 2 | 37/0.26 | 1.8 | 0.8 | 3.5 | 9.91 | 3,500 | 60 | 300 | 27 |
| 3.5 | 45/0.32 | 2.5 | 0.8 | 4.2 | 5.38 | 3,500 | 50 | 300 | 44 |
| 5.5 | 35/0.45 | 2.9 | 1 | 5 | 3.46 | 3,500 | 50 | 300 | 63 |
| 8 | 50/0.45 | 3.5 | 1 | 5.6 | 2.45 | 3,500 | 50 | 200 | 86 |
| 14 | 88/0.45 | 4.7 | 1 | 6.8 | 1.39 | 3,500 | 40 | 200 | 140 |
| 22 | 7/20/0.45 | 6.4 | 1.2 | 8.9 | 0.892 | 3,500 | 40 | 100 | 234 |
(30) |
7/27/0.45 | 7.4 | 1.2 | 9.9 | 0.661 | 3,500 | 40 | 100 | 306 |
| 38 | 7/34/0.45 | 8.4 | 1.2 | 10.9 | 0.525 | 3,500 | 40 | 100 | 378 |
(50) |
19/16/0.45 | 9.6 | 1.5 | 12.7 | 0.411 | 3,500 | 30 | 100 | 488 |
| 60 | 19/20/0.45 | 10.7 | 1.5 | 13.8 | 0.329 | 3,500 | 30 | 100 | 600 |
(80) |
19/27/0.45 | 12.4 | 1.5 | 15.5 | 0.243 | 3,500 | 30 | 90 | 790 |
| 100 | 19/34/0.45 | 13.9 | 2 | 18 | 0.193 | 3,500 | 30 | 80 | 1,020 |
(125) |
19/42/0.45 | 15.5 | 2 | 19.6 | 0.156 | 3,500 | 20 | 70 | 1,241 |
| 150 | 27/34/0.45 | 17.1 | 2 | 21.2 | 0.136 | 3,500 | 20 | 60 | 1,430 |
| 200 | 37/34/0.45 | 19.5 | 2.5 | 24.6 | 0.0993 | 3,500 | 20 | 60 | 1,965 |
| 250 | 37/42/0.45 | 21.6 | 2.5 | 26.7 | 0.0803 | 3,500 | 20 | 50 | 2,395 |
| 325 | 37/55/0.45 | 24.7 | 2.5 | 29.8 | 0.0614 | 3,500 | 20 | 50 | 3,087 |
(注)( )内は準標準サイズです。
6600V EM-LMFC
| 導体 | 絶縁体厚さ (mm) |
仕上外径 (約mm) |
最大導体抵抗 (20°C) (Ω/km) |
試験電圧 (V・1分) |
最小絶縁抵抗 (MΩ/km) |
表面漏れ抵抗 (MΩ) |
概算質量 (kg/km) |
||
|---|---|---|---|---|---|---|---|---|---|
| 断面積 (mm2) |
構成 素線数/素線径 (本/mm) |
外径 (約mm) |
|||||||
| 3.5 | 45/0.32 | 2.5 | 4 | 10.5 | 5.38 | 18,000 | 110 | 100 | 140 |
| 5.5 | 35/0.45 | 3.1 | 4 | 11.1 | 3.5 | 18,000 | 100 | 100 | 170 |
| 8 | 50/0.45 | 3.7 | 4 | 11.7 | 2.45 | 18,000 | 90 | 100 | 200 |
| 14 | 88/0.45 | 4.9 | 4 | 12.9 | 1.39 | 18,000 | 75 | 100 | 275 |
| 22 | 7/20/0.45 | 6.7 | 4 | 14.7 | 0.892 | 18,000 | 60 | 100 | 385 |
| (30) | 7/27/0.45 | 7.8 | 4 | 15.8 | 0.661 | 18,000 | 55 | 90 | 480 |
| 38 | 7/34/0.45 | 8.7 | 4 | 16.7 | 0.525 | 18,000 | 50 | 90 | 565 |
| (50) | 19/16/0.45 | 10 | 4 | 18 | 0.411 | 18,000 | 45 | 80 | 685 |
| 60 | 19/20/0.45 | 11.2 | 4 | 19.2 | 0.329 | 18,000 | 40 | 70 | 815 |
| (80) | 19/27/0.45 | 13 | 4 | 21 | 0.243 | 18,000 | 35 | 60 | 1,050 |
| 100 | 19/34/0.45 | 14.6 | 4 | 22.6 | 0.193 | 18,000 | 35 | 60 | 1,270 |
| (125) | 19/42/0.45 | 16.3 | 4 | 24.3 | 0.156 | 18,000 | 30 | 60 | 1,520 |
| 150 | 27/34/0.45 | 18 | 4 | 26 | 0.136 | 18,000 | 30 | 50 | 1,740 |
(注)( )内は準標準サイズです。
EM-LMFCの許容電流表
6600V EM-LMFC
| 導体断面積(mm2) | 導体温度(°C) | ||
|---|---|---|---|
| 110°C(定格温度) | 105°C(参考温度) | 90°C(参考温度) | |
| 0.75 | 22 | 22 | 19 |
| 1.25 | 29 | 28 | 24 |
| 2 | 41 | 39 | 35 |
| 3.5 | 56 | 54 | 48 |
| 5.5 | 75 | 72 | 63 |
| 8 | 93 | 90 | 79 |
| 14 | 134 | 129 | 113 |
| 22 | 175 | 169 | 148 |
| -30 | 212 | 204 | 179 |
| 38 | 247 | 238 | 209 |
| (50) | 290 | 279 | 245 |
| 60 | 331 | 319 | 280 |
| (80) | 392 | 378 | 332 |
| 100 | 455 | 438 | 384 |
| (125) | 525 | 506 | 444 |
| 150 | 604 | 581 | 510 |
| 200 | 717 | 690 | 605 |
| 250 | 850 | 818 | 718 |
| 325 | 994 | 957 | 839 |
(注)( )内は準標準サイズです。
