LSFC(三ッ星)について
LSFCとは
主として配電盤や制御盤等の盤内配線、
その他の電気機器等の配線などに用いる電線です。
LSFCの特徴
- ・ノンハロゲンであり、焼却処理時にダイオキシンや有毒ガスが発生しません。 (RoHS2指令対応品)
- ・耐燃性、低発煙性を有します。
- ・配線作業性に優れています。
- ・柔軟性に優れており、狭いスペースでの配線も容易です。
- ・セパレータレスの構造により絶縁体の剥ぎ取りを容易に行えます。

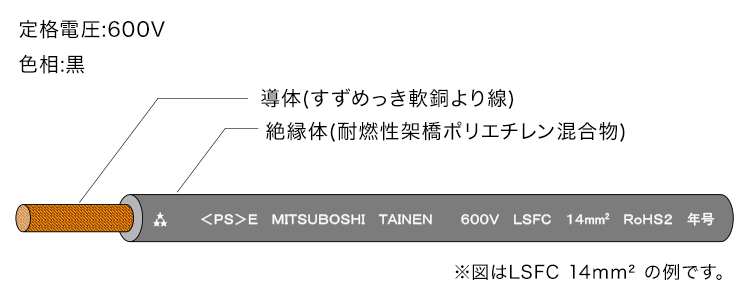

LSFCの構造
LSFCの寸法・許容電流表
| サイズ (mm2) |
導体 | 絶縁体厚さ (mm) |
仕上外径(約) (mm) |
概算質量 (kg/km) |
許 容 電 流 ※1)(A) |
|
|---|---|---|---|---|---|---|
| 構成 素線数/素線径 |
外 径(約) (mm) |
|||||
| 1.25※2) | 50 / 0.18 | 1.5 | 0.8 | 3.1 | 19 | 24 |
| 2※2) | 37 / 0.26 | 1.8 | 0.8 | 3.4 | 26 | 35 |
| 3.5※2) | 45 / 0.32 | 2.5 | 0.8 | 4.1 | 43 | 48 |
| 5.5※2) | 70 / 0.32 | 3.1 | 1 | 5.1 | 67 | 63 |
| 8※2) | 50 / 0.45 | 3.7 | 1 | 5.7 | 90 | 79 |
| 14※2) | 88 / 0.45 | 4.9 | 1 | 6.9 | 150 | 116 |
| 22 | 7 / 20 / 0.45 | 6.8 | 1.2 | 9.2 | 250 | 148 |
| 30※2) | 7 / 27 / 0.45 | 7.9 | 1.2 | 10.3 | 330 | 165 |
| 38 | 7 / 34 / 0.45 | 8.8 | 1.2 | 11.2 | 405 | 210 |
| 60 | 19 / 20 / 0.45 | 11.3 | 1.5 | 14.3 | 635 | 280 |
| 80※2) | 19 / 27 / 0.45 | 13.1 | 1.5 | 16.1 | 845 | 335 |
| 100 | 19 / 34 / 0.45 | 14.7 | 2 | 18.7 | 1090 | 389 |
| 125※2) | 19 / 42 / 0.45 | 16.3 | 2 | 20.3 | 1320 | 445 |
| 150 | 27 / 34 / 0.45 | 17.6 | 2 | 21.6 | 1510 | 511 |
| 200 | 37 / 34 / 0.45 | 20.6 | 2.5 | 25.6 | 2100 | 603 |
| 250※2) | 37 / 42 / 0.45 | 22.9 | 2.5 | 27.9 | 2560 | 718 |
| 325※2) | 37 / 55 / 0.45 | 26.2 | 2.5 | 31.2 | 3310 | 837 |
※1)許容電流算出条件・・・最高許容温度:90°C、周囲温度:40°C、気中1条配線
※2)受注生産品
