UL線について（UL1007）
UL線（機器内配線用 耐熱ビニル電線/UL1007）とは
電気、電子機器の内部配線です。
絶縁体は、非鉛耐熱ビニル。
UL線（機器内配線用 耐熱ビニル電線/UL1007）の特徴
UL、CSA共用です。
UL：VW-1、電気用品安全法：-F-の難撚性に合格しています。
鉛化合物を含んでいません。

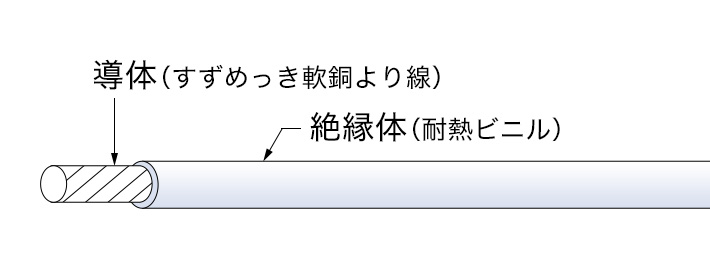

UL線（機器内配線用 耐熱ビニル電線/UL1007）の構造
UL線（機器内配線用 耐熱ビニル電線/UL1015）の規格
- 規格
UL 758、CSA C22.2 No.127 - 定格
UL 80℃、300V、CSA：90℃、600Vピーク
UL線（機器内配線用 耐熱ビニル電線/UL1007）の寸法・許容電流表
| 導体 | 絶縁体 厚さ(mm) |
仕上外径 (約)(mm) |
最大導体抵抗 (20℃)(Ω/km) |
概算質量 (kg/km) |
定尺 (m(ft)) |
許容電流 (A) |
||
|---|---|---|---|---|---|---|---|---|
| サイズ (AWG) |
構成 (本/mm) |
外径 (mm) |
||||||
| 28 | 7/0.127 | 0.38 | 0.41 | 1.2 | 223 | 2.5 | 610(2,000) | 3 |
| 26 | 7/0.16 | 0.48 | 0.41 | 1.3 | 139 | 3 | 610(2,000) | 4 |
| 24 | 11/0.16 | 0.61 | 0.41 | 1.45 | 88.7 | 4 | 610(2,000) | 5 |
| 22 | 17/0.16 | 0.76 | 0.41 | 1.6 | 57.4 | 5.5 | 610(2,000) | 7 |
| 20 | 26/0.16 | 0.94 | 0.41 | 1.8 | 37.1 | 7.5 | 610(2,000) | 9 |
| 18 | 43/0.16 | 1.21 | 0.41 | 2.05 | 23.7 | 11 | 305(1,000) | 12 |
| 16 | 54/0.18 | 1.53 | 0.41 | 2.35 | 14.2 | 16 | 305(1,000) | 17 |
※許容電流値は周囲温度40℃、気中1条配線時の計算値です。
※絶縁体色相：黒、白、赤、緑、黄、茶、青、橙、桃、灰、若草、空、紫
※サイズ、色相により在庫しています。
※ストライプも可能です。
※電気特性 耐電圧：A.C.2,000V/1min
