イーサネットケーブル

イーサネットケーブルとは

ネットワーク(LAN)を構成する機器間をつなぐ通信ケーブルのことです。信号を伝達する光ファイバーや銅線を樹脂やゴムなどで覆った線状の部品で、両端に機器に接続するためのコネクタを取り付け使用します。弊社取り扱いのケーブルは、高性能で耐久性に優れた産業グレードです。

通信速度のちがい

イーサネットケーブルは、カテゴリという規格で分かれており、通信速度・周波数の違いで分かれています。

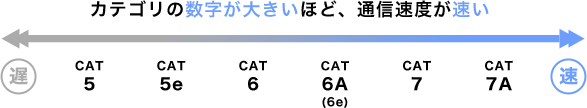

カテゴリの数字が高いほど通信速度は速くなります。

●カテゴリー5e
一般的なLANケーブルです。
1000BASE-T 1Gビット/秒のLAN向け

●カテゴリー6
ケーブルの中央に十字の仕切りが入っており、1対(2線)ずつに区切られている。
その為カテゴリー5eと比べ、より厳しい耐ノイズに優れている。
1000BASE-TX 10Gビット/秒のLAN向け

規格 CAT5 CAT5e CAT6 AT6A CAT6E CAT7
通信速度 100Mbps 1Gbps 1Gbps 10Gbps 10Gbps 10Gbps
10BASE-T
100BASE-T
1000BASE-T ×
1000BASE-TX × ×
10G-BASE-T × × ×
伝送帯域 100MHz 100MHz 250MHz 500MHz 500MHz 600MHz
LANケーブルの規格(カテゴリー)別の通信速度を計測しています。
規格 利用環境・おすすめ
CAT5 すでにほとんど販売もされていませんが、おすすめではありません。
現在、HUBなど価格も下がっており、100MbpsでLANを使用するケースが少なくなっています。
CAT5のLANケーブルを使用している場合は、cat5e以上に変更することをお勧めします。
CAT5e 一般家庭や数名程度の企業・店舗の場合は、安価なCAT5eをお勧めします。
ほとんどのパソコンや通信機器は1Gbpsとなっており、さらに上位のカテゴリーLANケーブルを使用しても通信速度には大きく影響しないことがほとんどです。
CAT6 大企業やパソコン・サーバが多い企業・店舗にお勧めします。
CAT5eと通信速度は一緒となりますが、ケーブルの形状により同時使用時の通信速度に影響します。
CAT7 ノイズが多い場所で高速に通信したい方にお勧めします。
ケーブルの二重シールド(STP)や接合部の金メッキなどにより外部から干渉に強い仕組みとなっています。

色、形状のちがい

標準色は薄青です。
薄青はメーカーによって水色や空色と呼ばれる事があります。
青系には薄青と濃青がありますので、注意が必要です。
同じ表示色であってもメーカーによって濃さや色合いが異なります。

スタンダード スタンダードLAN 一般的な丸型LANケーブルです。
持ち運びや配線などの都合以外はスタンダード形状をお勧めします。
フラット フラットLAN 厚さ1ミリ程度の薄いケーブルです。
壁際や隙間などに重宝しますが、ノイズに弱いため長い距離での利用はお勧めできません。
極細 極細LAN ダードの半分くらいの太さの丸型LANケーブルです。
持ち運びなどには重宝しますが、通信の安定性は低下します。据え付けとして使用するLANケーブルではお勧めできません。

「UTP」と「STP」の違い

ケーブル内のシールド(アルミ箔による保護)の有無によりノイズ耐久性に違いがあります。
UTPとSTPを外見から見分けることは出来ないため購入時に注意してください。
一般的にCAT6以下はUTP、CTA7はSTPとなります。

UTP UTP LAN 一般的なLANケーブルです。
LANケーブル内部はシールドが施されていません。
家庭や企業でのノイズはUTPケーブルで十分対応できます。
このため、販売されているCAT6までのLANケーブルはほとんどがUTPとなっています。
STP STP LAN ノイズを強化したLANケーブルです。
LANケーブル内部はシールドが施されており、ノイズに対応しています。
シールド;アルミ箔で保護されています。
UTPと比べると価格が高くなっています。
CAT7対応ケーブルはSTPケーブルとなっています。

単線と撚線の違い

イーサネットケーブルには、単線と撚線(よりせん)のものがあります。
単線導体は銅線1本で構成されており、伝送特性にすぐれ距離の長い幹線系配線に適しています。撚線導体は細い銅線を撚り合わせて1本の導体を構成しています。やわらかく屈曲性にすぐれ、デスク周りの取りまわしなどに適しています。

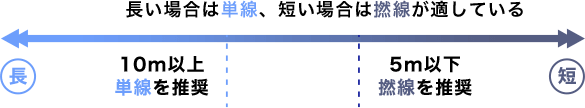

10m以上は単線、5m以下は撚線が適しています。

単線 単線 1本の芯線に1本の銅線が使用されたケーブルです。
より線に比べて通信の安定性が高くなります。
通信を考えるとより線より単線の方がお勧めとなります。
ケーブルが固くなるため、より線に比べて配線の取り回しが若干面倒となります。
より線 より線 1本の芯線に複数の銅線が使用されたケーブルです。
単線に比べて通信が安定が低下します。
ケーブルは柔らかく取り回しが楽なため、持ち運びなどに便利となります。
短いLANケーブルで取り回し重視の場合はより線を選択します。

ストレートとクロス

以前は「ストレートケーブル」と「クロスケーブル」を厳密に使い分ける必要がありましたが、現在はネットワーク機器が自動判別する機能を備えており、ほとんどのケースで「ストレートケーブル」が利用出来るようになっています。
一般的には「ストレートケーブル」を使用すると判断ください。

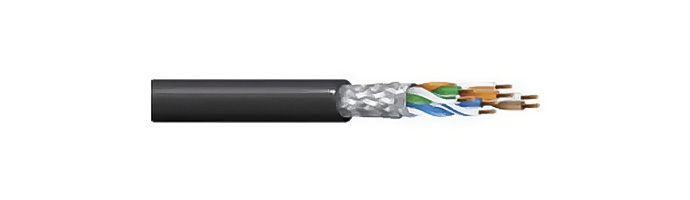

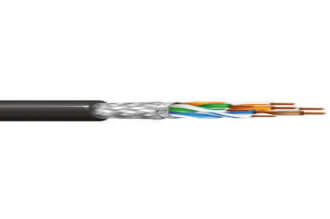

産業用イーサネットケーブル DataTuffシリーズ(4P)

DataTuffシリーズは、FA分野でのイーサネット配線に適した2重シールド付の産業用イーサネットケーブルです。EtherNet/IP、PROFINET、EtherCAT等に適合しております。

種類

固定部:
単線Category 5eタイプ
品 名:
74001E
固定部:
ノンハロゲン単線Category 5eタイプ
品 名:
74001NH
固定部:
撚線Category 5eタイプ
品 名:
74002E
可動部:
細線Category 5eタイプ
品 名:
74003PU

品名 74001E 74001NH 74002E 74003PU
サイズ 24AWG×4P 24AWG×4P 26AWG×4P 26AWG×4P
シールド(1) アルミポリエステルテープ アルミポリエステルテープ アルミポリエステルテープ アルミポリエステルテープ
シールド(2) すずめっき軟銅線編組 すずめっき軟銅線編組 すずめっき軟銅線編組 すずめっき軟銅線編組
絶縁 ポリプロピレン PP ポリプロピレン PP ポリプロピレン PP ポリプロピレン PP
シース ポリ塩化ビニル
PVC(耐油・耐熱)
LSZH / FRNC ポリ塩化ビニル
PVC(耐油・耐熱)
ポリウレタン
PUR(耐油・耐熱)
シースの色
シース外径 約6.8mm 約6.8mm 約6.5mm 約6.65mm
定格温度 80℃ 80℃ 80℃ 80℃
Category Cat5e Cat5e Cat5e Cat5e
用途 固定部 固定部 固定部 可動部
適用規格 UL AWM 2464 UL AWM 21286 UL AWM 2464 UL AWM 20549

※EtherNet/IPは、ODVAの登録商標です ※PROFINETは、PROFIBUS協会の登録商標です
※EtherCATは、EtherCAT協会の登録商標です

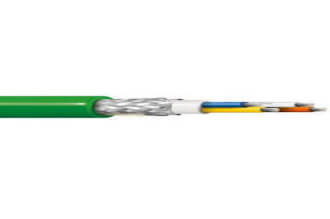

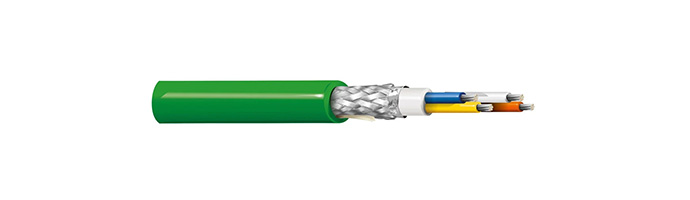

産業用イーサネットケーブル DataTuffシリーズ(2P)

DataTuffシリーズは、FA分野でのイーサネット配線に適した2重シールド付の産業用イーサネットケーブルです。EtherNet/IP、PROFINET、EtherCAT等に適合しております。

種類

固定部:
単線Category 5eタイプ(Type A)
品 名:
70006E
固定部:
撚線Category 5eタイプ(Type B)
品 名:
70007E
可動部:
細線Category 5eタイプ(Type C)
品 名:
70008PU

品名 70006E 70007E 70008PU
サイズ 22AWG×2P 22AWG×2P 22AWG×2P
シールド(1) アルミポリエステルテープ アルミポリエステルテープ アルミポリエステルテープ
シールド(2) すずめっき軟銅線編組 すずめっき軟銅線編組 すずめっき軟銅線編組
絶縁 ポリプロピレン PE ポリオレフィン PO ポリオレフィン PO
シース ポリ塩化ビニル
PVC(耐油・耐熱)
ポリ塩化ビニル
PVC(耐油・耐熱)
ポリウレタン
PUR(耐油・耐熱)
シースの色
シース外径 約6.5mm 約6.5mm 約6.5mm
定格温度 80℃ 80℃ 80℃
Category Cat5e準拠 Cat5e準拠 Cat5e準拠
用途 固定部 固定部 可動部
適用規格 UL AWM 2464 UL AWM 2464 UL AWM 20549

※EtherNet/IPは、ODVAの登録商標です ※PROFINETは、PROFIBUS協会の登録商標です
※EtherCATは、EtherCAT協会の登録商標です
