  • EM-TXT HFについて

EM-TXT HF(電気機器用耐燃柔軟性架橋ポリエチレン
絶縁電線)とは

  • 600Ｖ以下の電気機器の配線
  • ノンハロゲン要求に対応
  • 定格電圧 600V、耐熱125℃※1（1500Vについては、お問い合わせください。）

特徴

  • 導体に可とう撚りを使用
  • 絶縁体にノンハロゲン耐燃柔軟性架橋ポリエチレンを使用
  • 低発煙性
  • 許容曲げ半径は2Dにて配線が可能（固定用として）
  • 耐熱性　125℃※1 ※2 ※3
  • 耐寒　-40℃
  • 電気用品安全法に適合(5.5mm²～80mm²)（100mm²は電気用品対象外）
  • UL VW-1相当（8mm²以上）
  1. ※1 125℃は「CMJ登録で125℃登録材料使用」を意味します
  2. ※2 機器内用使用時の許容電流（導体許容温度125℃になります）
  3. ※3 電源使用時の許容電流（導体許容温度90℃になります）

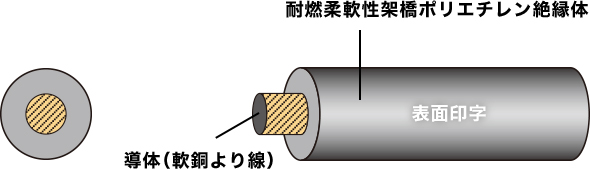

構造図

構造図

表面印字

❶ ５.５～80mm2の場合
600V EM-TXT ○○mm2 ＜PS＞E TY タイネン TAIYO CABLETEC HＦ
❷ 100mm2の場合
600V EM-TXT 100mm2 TAIYO CABLETEC TY HＦ

構造表・許容電流

線心数 導体 耐燃柔軟性PE絶縁体 概算質量（kg/km） 電気特性 許容電流（A）※2 許容電流（A）※3
サイズ（mm2） 構成（本/mm） 外径（mm） 厚さ（mm） 外径
約（mm）		 導体抵抗（Ω/km20℃） 絶縁抵抗（MΩkm20℃） 耐電圧（V/1min.）
1C 5.5 70/0.32 3.1 1.0 5.1 55 3.27以下 50以上 1500 86 69
1C 8 98/0.32 3.7 1.0 5.7 95 2.32以下 50以上 1500 108 86
1C 14 172/0.32 4.9 1.0 6.9 155 1.32以下 40以上 2000 156 124
1C 22 7/39/0.32 6.7 1.2 9.1 250 0.844以下 40以上 2000 204 162
1C 38 7/67/0.32 8.8 1.2 11.2 410 0.496以下 40以上 2500 288 228
1C 60 19/39/0.32 11.2 1.5 14.2 650 0.311以下 30以上 2500 386 306
1C 80 19/52/0.32 13.1 1.5 16.1 850 0.230以下 30以上 2500 480 380
1C 100 19/67/0.32 14.7 2.0 18.7 1120 0.183以下 30以上 2500 530 420
  • 許容電流は空中1条布設、周囲温度30℃での値です。

    ※2 機器内用使用時の許容電流（導体許容温度125℃になります）

    ※3 電源使用時の許容電流（導体許容温度90℃になります）

  • 周囲温度、布設状況等によって下記の補正係数を乗じてください｡

電流減少係数（機器内で使用される場合）※使用温度上限125℃

周囲温度（℃） 30 40 50 60 70 80 90 100 110 120
電流減少係数 1.00 0.95 0.89 0.83 0.76 0.69 0.61 0.51 0.40 0.23

電流減少係数（電源等に使用される場合）※使用温度上限90℃

周囲温度（℃） 30 40 50 60 70 80
電流減少係数 1.00 0.91 0.82 0.71 0.58 0.41

電流減少係数（多条布設の場合）

電線数 2～3 4 5～6 7～15 16～40 41～60 61～
電流減少係数 0.70 0.63 0.56 0.49 0.43 0.39 0.34
同一管内の電線数 ～3 4 5 or 6 7～15 16～40 41～60 61～
電流減少係数 0.70 0.63 0.56 0.49 0.43 0.39 0.34
