沖電線 SYMケーブルについて
ノイズ対策に新提案 !!
ノンシールド、しかも耐ノイズ
沖電線SYMケーブル
SYM Symmetric対称形ケーブルとは
SYMケーブルの用途
SYMケーブルはインバータによって制御されるモータの駆動用ケーブルとして最適です。
モータ駆動用以外にも、インバータで制御される各種機器のノイズ対策にもお使いいただけます。
- モーター駆動装置（インバータ制御）
- 空調機
- 搬送装置などの電源装置
- エレベータ
- 工作機
- UPSなどの電力補償装置
- ポンプ
- ロボット など
※）SYMケーブルは、2次側電源用（制御用の電源）としてご使用下さい。1次側には使用できません。
SYMケーブルの特徴
●優れた耐ノイズ性
ノンシールドでありながらシールド付きケーブルと同等の耐ノイズ性（ノイズ低減効果）を発揮。
●細径、形容、柔軟
シールド付ケーブル（VCT-SB）より約15％の細径化と約20％の軽量化を実現しました。
一般的なキャブタイヤケーブル（VCT）に比べ、柔軟で敷設時の取り回しが良好です。
●端末加工性が良好
分割したドレン線をアースへ一括接続するだけで耐ノイズ性を発揮します。
面倒なシールド処理が不要なため、端末加工が簡単です。
●FA用途に適した耐久性
高い屈曲信頼性を求められるFAでのニーズにお応えし、可動用ケーブルをラインナップ。
ケーブル構造の特徴を活かし、優れた耐屈曲性を発揮します。
●環境適合品
RoHS指令に適合しています。
SYMケーブルの性能
SYMケーブルはノイズ電流回収効果があります。
シールドを使用せずアース線と動力線、3芯のバランスをとり、さらにアース線と動力線の間隔を近づけることで、アース線のインピーダンス（ループインダクタンス）を小さくしてノイズの影響を小さくします。
| 従来品例（１） VCT（シールドなし） |
従来品例（２） VCT-SB（シールド付） |
SYMケーブル | |
|---|---|---|---|
| 動力線〜アース（シールド）間 インビーダンス |
110 | 54 | 55 |
| ノイズ電流改修効率 （参考値） |
0.5 | 1 | 1 |
※）数値は予告なく変更する場合があります。
SYMケーブルの種類と代替品としてのご提案
SYMケーブルの種類
●固定用ケーブル
600V SYM（2501）、300V SYM（2517）
●可動用ケーブル
600V SYM-F（2501）、300V SYM-FE（2517）

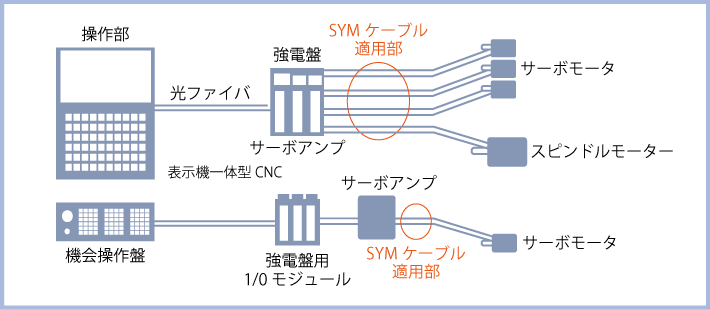

SYMケーブルの代替品としてのご提案
ＳＹＭケーブルは、４芯シールド線の代替品としてご提案いたします。
600V SYMケーブル

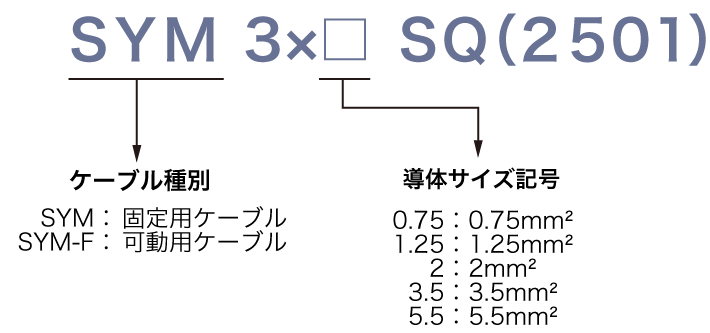

105℃、600V対応品 SYMケーブルの型式
| 品名記号 | 芯線 | ドレン線 | 完成品 | ||||
|---|---|---|---|---|---|---|---|
| 導体サイズ(mm2) | 絶縁外径(mm2) | サイズ(mm2) | 外径(mm) | 荷姿 | 概算質量(kg/km) | ||
| 固定用 | SYM 3×0.75SQ（2501） | 0.75 | 2.8 | ─0.25 | 10 | 100m 把巻き |
120 |
| SYM 3×1.25SQ（2501） | 1.25 | 3.1 | 0.43 | 11 | 150 | ||
| SYM 3×2SQ（2501） | 2 | 3.4 | 0.76 | 11.5 | 180 | ||
| SYM 3×3.5SQ（2501） | 3.5 | 4.2 | 1.27 | 13 | 100m ドラム巻き |
280 | |
| SYM 3×5.5SQ（2501） | 5.5 | 5.1 | 2 | 15.5 | 390 | ||
| SYM 3×8SQ（2501） | 8 | 6.1 | 2.7 | 17.5 | 530 | ||
| 可動用 | SYM-F 3×0.75SQ（2501） | 0.75 | 2.9 | 0.27 | 10 | 100m 把巻き |
125 |
| SYM-F 3×1.25SQ（2501） | 1.25 | 3.2 | 0.42 | 11 | 160 | ||
| SYM-F 3×2SQ（2501） | 2 | 3.6 | 0.67 | 11.5 | 200 | ||
| SYM-F 3×3.5SQ（2501） | 3.5 | 4.3 | 1.2 | 13 | 100m ドラム巻き |
280 | |
| SYM-F 3×5.5SQ（2501） | 5.5 | 5.4 | 1.9 | 15.5 | 400 | ||
| SYM-F 3×8SQ（2501） | 8 | 6.3 | 2.7 | 17.5 | 560 | ||
※）数値は予告なく変更する場合があります。
105℃、600V対応品 SYMケーブルの仕様・構造
| ケーブル種別 | 固定用ケーブル | 可動用ケーブル |
|---|---|---|
| 安全規格 | UL Style No.2501 | UL Style No.2501 |
| 定格温度・電圧 | 105℃、600V | 105℃、600V |
| 使用環境温度 | 0℃〜50℃ | 0℃〜50℃ |
| 保存環境温度 | -30℃〜60℃ | -30℃〜60℃ |
| 環境対応 | RoHS対応 | RoHS対応 |

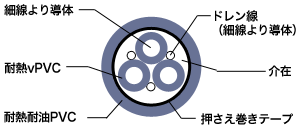

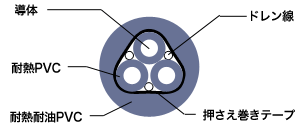

| 断面図 |  |
 |
※）数値は予告なく変更する場合があります。
300V SYMケーブル

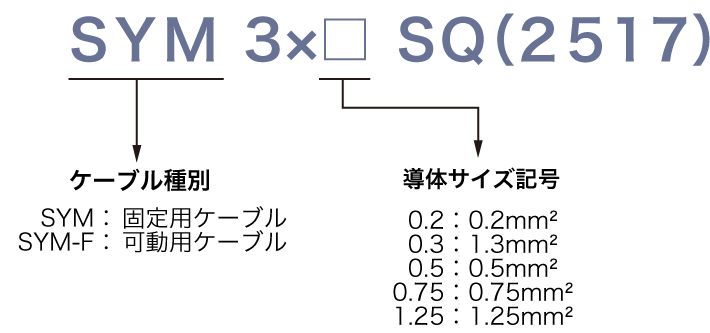

105℃、300V対応品 SYMケーブルの型式
| 品名記号 | 芯線 | ドレン線 | 完成品 | ||||
|---|---|---|---|---|---|---|---|
| 導体サイズ(mm2) | 絶縁外径(mm2) | サイズ(mm2) | 外径(mm) | 荷姿 | 概算質量(kg/km) | ||
| 固定用 | SYM 3×0.2SQ（2517） | 0.2 | 1.1 | 0.09 | 4.8 | 100m 把巻き |
30 |
| SYM 3×0.3SQ（2517） | 0.3 | 1.3 | 0.14 | 5.1 | 35 | ||
| SYM 3×0.5SQ（2517） | 0.5 | 1.6 | 0.18 | 5.8 | 50 | ||
| SYM 3×0.75SQ（2517） | 0.75 | 1.9 | 0.25 | 6.5 | 60 | ||
| SYM 3×1.25SQ（2517） | 1.25 | 2.3 | 0.43 | 7.4 | 90 | ||
| 可動用 | SYM-FE 3×0.2SQ（2517） | 0.2 | 1 | 0.08 | 4.5 | 100m 把巻き |
30 |
| SYM-FE 3×0.3SQ（2517） | 0.3 | 1.3 | 0.1 | 5.1 | 35 | ||
| SYM-FE 3×0.5SQ（2517） | 0.5 | 1.6 | 0.2 | 5.8 | 50 | ||
| SYM-FE 3×0.75SQ（2517） | 0.75 | 1.7 | 0.27 | 6 | 60 | ||
| SYM-FE 3×1.25SQ（2517） | 1.25 | 2.1 | 0.42 | 6.9 | 90 | ||
※）数値は予告なく変更する場合があります。
105℃、300V対応品 SYMケーブルの仕様・構造
| ケーブル種別 | 固定用ケーブル | 可動用ケーブル |
|---|---|---|
| 安全規格 | UL Style No.2517 | UL Style No.2517 |
| 定格温度・電圧 | 105℃、300V | 105℃、300V |
| 使用環境温度 | 0℃〜50℃ | 0℃〜50℃ |
| 保存環境温度 | -30℃〜60℃ | -30℃〜60℃ |
| 環境対応 | RoHS対応 | RoHS対応 |
| 断面図 |  |
 |
※）数値は予告なく変更する場合があります。
「ＳＹＭケーブル」「ＳＹＭcable」は沖電線株式会社の登録商標です。
