CVTケーブルの概要・用途と許容電流
CVTケーブルの概要

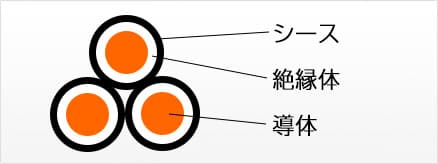

ＪＩＳ規格品。単線のＣＶを3本よりあわせたケーブルで、低圧から高圧までのすべての送配電用ケーブルとして使用可能です。ＣＶの3芯に比べ、介在がないので軽量なうえ、許容電流が大きく、放熱性能が若干よい、また、端末処理も簡単です。電線が別々にシース保護されている構成の為、ケーブルに1線地路事故が発生した場合でも線間短路へ波及・移行しにくいという特長もあります。
CVTケーブルの用途
扱いやすいため、幹線設備工事（引き入れた電気を照明、空調機、ポンプ類等の機器に供給するための工事）によく使用されます。
また、CVTケーブルは、太陽光発電システム（ PVシステム、ソーラー発電）の電気部品電気部品の接続に多く利用されています。
特に厳しい屋外環境に適用します。40W以上のほとんどの太陽電池では、2SQのCVケーブルが引き出し線として利用されます。
太陽電池モジュールを並列で設置する場合は、許容電流に余裕をみたケーブルサイズを選定し、ご利用ください。
CVTの許容電流
600V CVTケーブルの許容電流周囲温度40℃
| サイズ | A（アンペア） |
|---|---|
| 8 SQ | 62 |
| 14 SQ | 86 |
| 22 SQ | 110 |
| 38 SQ | 155 |
| 60 SQ | 210 |
| 100 SQ | 290 |
| 150 SQ | 380 |
| 200 SQ | 465 |
| 250 SQ | 535 |
| 325 SQ | 635 |
| 400 SQ | 725 |
| 500 SQ | 835 |
| 600 SQ | — |
3300V CVTケーブルの許容電流周囲温度40℃
| サイズ | A（アンペア） |
|---|---|
| 8 SQ | 69 |
| 14 SQ | 95 |
| 22 SQ | 120 |
| 38 SQ | 170 |
| 60 SQ | 225 |
| 100 SQ | 310 |
| 150 SQ | 405 |
| 200 SQ | 485 |
| 250 SQ | 560 |
| 325 SQ | 660 |
| 400 SQ | 750 |
| 500 SQ | 855 |
6600V CVTケーブルの許容電流周囲温度40℃
| サイズ | A（アンペア） |
|---|---|
| 22SQ | 120 |
| 38SQ | 170 |
| 60SQ | 225 |
| 100SQ | 310 |
| 150SQ | 405 |
| 200SQ | 485 |
| 250SQ | 560 |
| 325SQ | 660 |
| 400SQ | 750 |
| 500SQ | 855 |
| 600SQ | 950 |
