デバイスネットケーブル比較表
| メーカー | 固定用 | 可動用 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 大電 | 型番 | DS-THICK（c2464） | DS-THIN（ｃ2464） | DM-THICK（c2464） | DM-THIN（c2464） | ||||
| ＪＭＡＣＳ （旧日本電線） |
DVN18 | DVN24 | DVN18SF | DVN24SF | |||||
| 種類 | THICKケーブル | THINケーブル | THICKケーブル | THINケーブル | |||||
| 信号対 | 電源対 | 信号対 | 電源対 | 信号対 | 電源対 | 信号対 | 電源対 | ||
| 導体サイズ（ＡＷＧ） | 18 | 15 | 24 | 22 | 18 | 15 | 24 | 22 | |
| 絶縁体の色 | 青・白 | 赤・黒 | 青・白 | 赤・黒 | 青・白 | 赤・黒 | 青・白 | 赤・黒 | |
| 導体抵抗（Ω/ｋｍ）（20℃） | 22.6 | 11.8 | 91.9 | 57.4 | 22.6 | 11.8 | 91.9 | 57.4 | |
| 特性インピーダンス （Ω）（1MHz） |
120 ±12 |
− | 120 ±１２ |
− | 120 ±12 |
− | 120 ±12 |
− | |
| 最大減衰量 （db/100m） |
125kHz | 0.43 | − | 0.95 | − | 0.43 | − | 0.95 | − |
| 500kHz | 0.82 | − | 1.64 | − | 0.82 | − | 1.64 | − | |
| 1MHz | 1.31 | − | 2.3 | − | 1.31 | − | 2.3 | − | |
| 仕上外径（mm） | 約10.5 | 約6.6 | 約15.1 | 約9.0 | |||||
| 概算質量（kg/km） | 150 | 60 | 230 | 90 | |||||

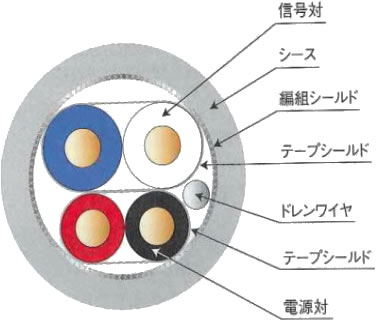

| 構造断面図 |  |
||||||||
