【寒冷地仕様】S-VCTF(スターソフトビニルキャブタイヤ丸形コード)とは
【寒冷地仕様】S-VCTFの特徴
被覆材に高重合体のビニル材料を用いたビニルキャブタイヤコードで、耐寒性（シースの脆化温度-45℃）
・柔軟性が非常に優れています。特に低温下でのご使用において柔軟性を求められる場合には最適で、優れた性能を発揮します。
最高許容温度は60℃。ＲｏＨＳ２指令対応品です。
用途
屋内300V以下の小型電気器具に使用するもので、キャブタイヤケーブルに比べ軽量で可とう性に優れています。
このコードは、主に屋内で使用する300V以下の電気器具等に用いられます。
識別
色別：黒、白、赤、緑、黄、茶、青、灰、橙、若葉、桃、薄青の12色を標準とし、13心以上は、色別と線心上のライン色別により識別します。
| 線心No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 色別 ライン色 |
黒 ー |
白 ー |
赤 ー |
緑 ー |
黄 ー |
茶 ー |
青 ー |
灰 ー |
橙 ー |
若葉 ー |
| 線心No. | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 色別 ライン色 |
桃 ー |
薄青 ー |
白 黒 |
赤 黒 |
緑 黒 |
黄 黒 |
茶 黒 |
青 黒 |
灰 黒 |
橙 黒 |
寸法表
| 公称断面積 | 導体mm | 線心mm | 仕上外径(約)mm | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成 素線数/素線径 |
外径（約） | 絶縁体厚さ | 外径（約） | 2心 | 3心 | 4心 | 5心 | 6心 | 7心 | 8心 | 10心 | 12心 | 16心 | 20心 | |
| ※0.5 | 20/0.18 | 0.9 | 0.5 | 1.9 | 5.8 | 6.1 | 6.6 | ||||||||
| 0.75 | 30/0.18 | 1.1 | 0.6 | 2.3 | 6.6 | 7 | 7.6 | 8.2 | 8.9 | 9.6 | 10.3 | 11.8 | 13.2 | 13 | 14.7 |
| 1.25 | 50/0.18 | 1.5 | 0.6 | 2.7 | 7.4 | 7.8 | 8.5 | 9.3 | 10.1 | 10.9 | 11.7 | 13.6 | 15.3 | 15.1 | 17 |
| 2 | 37/0.26 | 1.8 | 0.6 | 3 | 8 | 8.5 | 9.2 | 10.1 | 11 | 11.9 | 12.8 | 14.9 | 17 | 16.8 | 18.6 |
| 3.5 | 45/0.32 | 2.5 | 0.6 | 3.7 | 9.4 | 10 | 10.9 | ||||||||
| 5.5 | 70/0.32 | 3.1 | 0.8 | 4.7 | 11.4 | 12.1 | 13.5 | ||||||||
※0.5mm2は、100V未満の回路にご使用ください。(記号LS-VCTF)

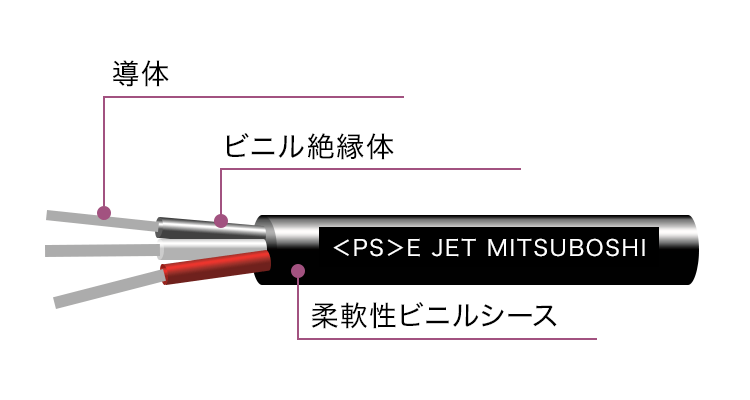

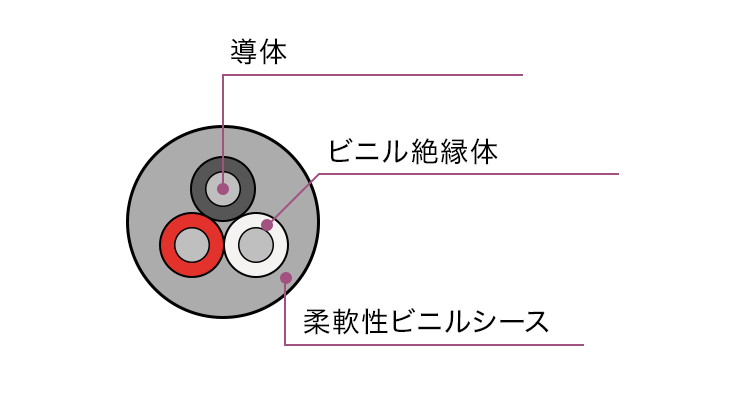

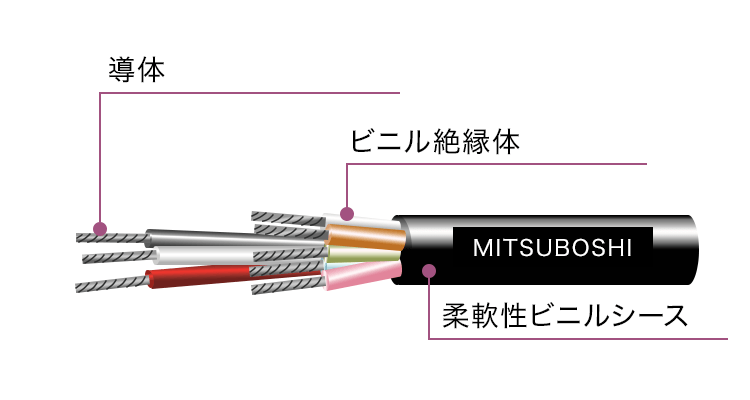

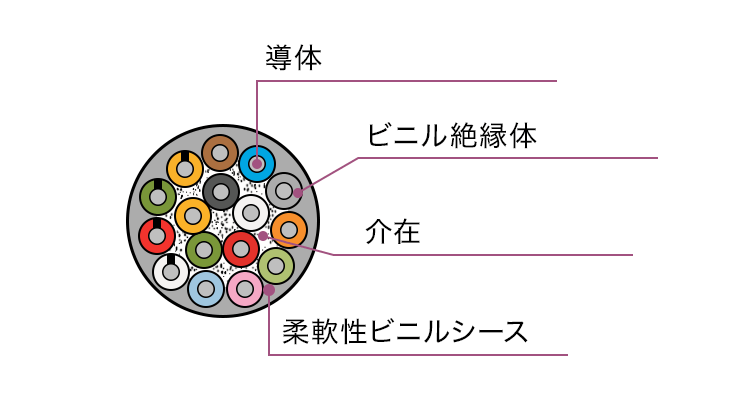

構造
質量表
| 公称断面積 | 概算質量 kg/km | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2心 | 3心 | 4心 | 5心 | 6心 | 7心 | 8心 | 10心 | 12心 | 16心 | 20心 | ||||||
| ※0.5 | 43 | 51 | 61 | |||||||||||||
| 0.75 | 60 | 70 | 85 | 100 | 120 | 140 | 160 | 205 | 255 | 265 | 330 | |||||
| 1.25 | 80 | 95 | 115 | 140 | 165 | 195 | 220 | 290 | 360 | 380 | 475 | |||||
| 2 | 100 | 120 | 150 | 180 | 215 | 255 | 290 | 380 | 485 | 520 | 640 | |||||
| 3.5 | 145 | 185 | 230 | |||||||||||||
| 5.5 | 220 | 280 | 355 | |||||||||||||
