EM-LMCF(フジクラ)について
EM-LMCFとは
耐熱性、可とう性に優れています。
許容電流がIV、HIVに比べ、大きく取れるため、電線のサイズダウンが出来、コンパクトにご利用いただけます。
EM-LMCFの特徴
- ・耐熱性に優れています。許容電流がIVに比べ約60%、HIVに比べ約25%大きくとれるため、電線のサイズダウンができコンパクトなスペースの配線が可能となります。
- ・可とう性に優れています。全サイズ導体上にセパレーターは施しておりません。
- ・口出し性が容易です。
- ・難燃性です。
- ・耐油性に優れています。
- ・RoHS指令の制限10物質※は規制値以下です (※対象物質:鉛、六価クロム、水銀、カドミウム、PBB類、PBDE類、DEHP、 BBP、DBP、DIBP)

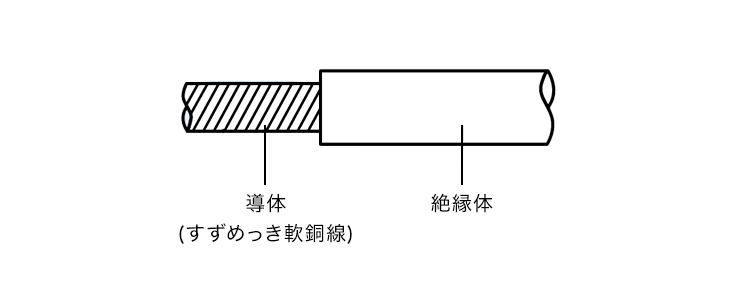

EM-LMCFの構造
EM-LMCFの寸法・許容電流表
| 導体 | 絶縁体厚さ (mm) |
標準仕上り外径約 (mm) |
概算質量 (kg/km) |
許容電流 (A) |
||
|---|---|---|---|---|---|---|
| 公称断面積 (mm2) |
構成 (本/mm) |
外径 (mm) |
||||
| 2 | 37/0.26 | 1.8 | 1 | 3.9 | 30 | 34 |
| 3.5 | 45/0.32 | 2.5 | 1 | 4.6 | 50 | 47 |
| 5.5 | 35/0.45 | 3.1 | 1 | 5.2 | 70 | 63 |
| 8 | 50/0.45 | 3.7 | 1 | 5.8 | 95 | 78 |
| 14 | 88/0.45 | 4.9 | 1 | 7 | 150 | 113 |
| 22 | 7/20/0.45 | 7 | 1.2 | 9.6 | 260 | 148 |
| 38 | 7/34/0.45 | 9.1 | 1.2 | 11.7 | 420 | 208 |
| 60 | 19/20/0.45 | 11.6 | 1.5 | 14.8 | 660 | 279 |
| 100 | 19/34/0.45 | 15.2 | 2 | 19.4 | 1120 | 384 |
| 150 | 27/33/0.45 | 18.7 | 2 | 22.9 | 1410 | 509 |
| 200 | 37/33/0.45 | 21.2 | 2.5 | 26.4 | 1930 | 605 |
| 250 | 48/32/0.45 | 23.6 | 2.5 | 28.8 | 2390 | 717 |
| 325 | 61/33/0.45 | 27 | 2.5 | 32.2 | 3130 | 838 |
許容電流の条件は以下のとおりです
1)空中一条施設
2)導体最高許容温度 90°Cの場合
3)周囲温度 40°C
