UTP-C6A・EM-UTP-C6A
UTP-C6AおよびEM-UTP-C6AはLAN用配線ケーブルです。UTP-C6Aをエコ仕様にしたのがEM-UTP-C6Aとなります。 EM-UTP-C6Aは環境に配慮したLSZH材を使用しています。
【UTP-C6Aの特長】
- AWG23×4P
- 10GBASE-T対応
- ANSI/TIA568.2-D（カテゴリー6A）規格に準拠したLANケーブル
- 周波数帯域500MHzまで対応で、電気特性が安定
- エイリアンクロストーク対応
- 樹脂リールで引出しが容易
- 残量表示付き（レングスマーク入）
- シース内のスリットが撚り戻しを抑制
- 柔軟で加工性に優れる
- 巻量／200Mリール巻
- シース色／パステルブルー
- シース材質／難燃PVC（UL1581 VW-1）
- 仕上り外径／8.3mm以下
【EM-UTP-C6Aの特長】
- AWG23×4P
- 10GBASE-T対応
- ANSI/TIA568.2-D（カテゴリー6A）規格に準拠したLANケーブル
- 周波数帯域500MHzまで対応で、電気特性が安定
- エイリアンクロストーク対応
- 樹脂リールで引出しが容易
- 残量表示付き（レングスマーク入）
- シース内のスリットが撚り戻しを抑制
- 巻量／200Mリール巻
- シース色／パステルブルー
- シース材質／低煙ゼロハロゲン（LSZH）
- 仕上り外径／8.3mm以下
※JCS 5503：2011試験適合品です

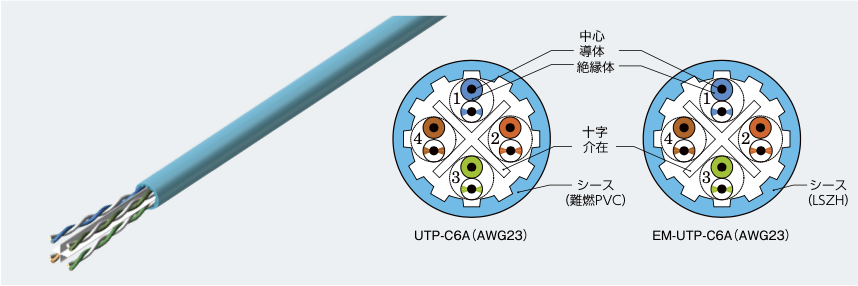

【UTP-C6A・EM- UTP-C6A の構造】
| UTP-C6A （AWG23） |
EM-UTP-C6A （AWG23） |
|
|---|---|---|
| 適用規格 | ANSI/TIA-568.2-D 準拠 | |
| 対数 | 4P | |
| 導体径 | 0.61mm | |
| 仕上外径 | 8.3mm以下 | |
| シース材質 | 難燃PVC （UL1581 VW-1） |
低煙ゼロハロゲン （LSZH） |
| シース色 | パステルブルー | |
| 概算質量 | 63kg/km | |
| ケース重量 | 15kg/箱 （200m巻） | |
| 対番号 | 第1種線心 | 第2種線心 |
|---|---|---|
| 絶縁体色 | 絶縁体色 | |
| 1 | 青 | 白＋青ライン |
| 2 | 橙 | 白＋橙ライン |
| 3 | 緑 | 白＋緑ライン |
| 4 | 茶 | 白＋茶ライン |
【UTP-C6A・EM- UTP-C6A の周波数特性表】
| UTP-C6A （AWG23） |
EM-UTP-C6A （AWG23） |
||
|---|---|---|---|
| 導体抵抗 | Ω/km［20℃］ （以下） |
93.8以下 | |
| 耐電圧 | AC.V/分 | 350 | |
| DC.V/分 | 500 | ||
| 絶縁抵抗 | MΩkm （以上） |
5000以上 | |
| 周波数 | 減衰量 （dB/100m以下） |
近端漏話 （dB以上） |
||
|---|---|---|---|---|
| 記号 | UTP-C6A （AWG23） |
EM-UTP-C6A （AWG23） |
UTP-C6A （AWG23） |
EM-UTP-C6A （AWG23） |
| 1MHz | 2.1 | 2.1 | 74.3 | 74.3 |
| 4MHz | 3.8 | 3.8 | 65.3 | 65.3 |
| 8MHz | 5.3 | 5.3 | 60.8 | 60.8 |
| 10MHz | 5.9 | 5.9 | 59.3 | 59.3 |
| 16MHz | 7.5 | 7.5 | 56.2 | 56.2 |
| 20MHz | 8.4 | 8.4 | 54.8 | 54.8 |
| 25MHz | 9.4 | 9.4 | 53.3 | 53.3 |
| 31.25MHz | 10.5 | 10.5 | 51.9 | 51.9 |
| 62.5MHz | 15.0 | 15.0 | 47.4 | 47.4 |
| 100MHz | 19.1 | 19.1 | 44.3 | 44.3 |
| 200MHz | 27.6 | 27.6 | 39.8 | 39.8 |
| 250MHz | 31.1 | 31.1 | 38.3 | 38.3 |
| 300MHz | 34.3 | 34.3 | 37.1 | 37.1 |
| 400MHz | 40.1 | 40.1 | 35.3 | 35.3 |
| 500MHz | 45.3 | 45.3 | 33.8 | 33.8 |

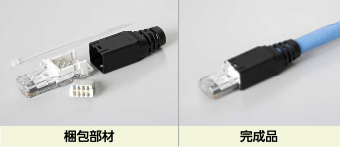

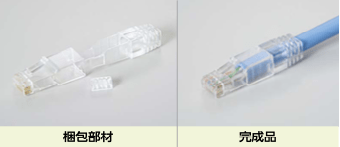

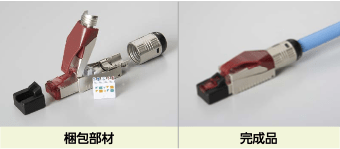

【UTP-C6A 推奨コネクター】
| モジュラープラグ現場成端用 | モジュラープラグ現場成端用 | モジュラープラグ圧着用 | |
|---|---|---|---|
 |
 |
 |
|
| コネクター型番 | PMC-RJ-45（C6A） | HCI-RJ-45（C6A） | PMC-Cat6A（054-1） |
| 適用サイズ | AWG：23〜26 外径：7.0〜8.5mm |
AWG：23〜26 外径：6.0〜8.5mm |
AWG：23 外径：7.8〜8.3mm |
| 専用工具 | 不要（なくても取付可） | 不要（プライヤー必要） | 必要 |
| 工具型番 | PMC-PBB01（C6A） | - | PM-236QB-U |
| 施工性 | ◎ | ◎ | ○ |
| 施工時間 | 3〜4分 | 3〜4分 | 5〜6分 |
| 取付方法 資料PDFをダウンロード |
PMC-RJ-45_C6A_Ver1_1.pdf | HCI-RJ-45_C6A.pdf | PMC-Cat6A_054-1.pdf |
