  • プロテリアル600V MLFC-CTについて

プロテリアル600V MLFC-CT

プロテリアル600V MLFC-CTについて

  材料 定格(℃)
絶縁体 耐燃性ポリオレフィン 125＊1
シース 耐燃性ポリオレフィン 125＊1

＊1：40,000hrで伸び破断50%となる温度。電気設備技術基準の範疇で使用する場合は80℃

特長

許容電流UPによる導体サイズダウン

  • 価格低減
  • 作業性向上
  • 電源側の軽量化
    （※溶接側の軽量化を目指す方は、アルミケーブルがおすすめです）

高い定格温度(125℃)

＊従来品の定格温度75℃
  • 高温環境下での使用可能
  • 長寿命化
  • 耐熱クラスE種適合

断面図

断面図（シールド無し）

断面図（シールド有り）

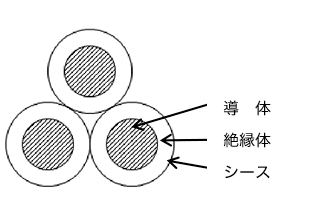

断面図（トリプレックス）

線心識別

識別

MLFC－CTを採用頂くことにより、
導体サイズダウンが可能

品種 従来品 PNCT 開発品 MLFC-CT
許容電流 80℃ 125℃
許容電流(A) 1x150SQ 494 638
1x125SQ 449 575
1x100SQ 390 513
1X80SQ 348 443
1X60SQ 280 364
1x38SQ 205 269
1x30SQ 180 229

周囲温度30℃、1条敷設時の許容電流

注）１.本ケーブルを「電源用電線」として使用する場合は、法規上（日本国内）の制約によって、許容温度は90℃となり、本性能を発揮することができません。
※電源用電線…電源の一次側に使用する電線・ケーブル
一方、「機器内配線」は許容温度の制約がなく、125℃で使用可能です。
「電源用電線」と「機器内配線」の使い分けはご使用者に判断頂いております。
理由は使い方を定めた「電気設備技術基準」は製造者ではなく使用者に向けた法規のためです。
2.80℃を超えると絶縁体やシースが軟化します。過度な荷重がかからない様ご使用下さい。

摩耗試験比較

1試験条件
  1. ① 回転速度６０回／分
  2. ② 回転数５００回
    ※１００回毎に磨耗量確認
  3. ③ おもり１ｋｇ

試験設備概要

2試験結果
試験片 100回 200回 300回 400回 500回
MLFC-CT(耐燃性ポリオレフィン) 0.2 0.2 0.3 0.5 1.0
CUR-2PNCT(クロロプレン) 0.4 0.5 0.7 0.9 1.1

従来クロロプレンに劣らない優れた耐磨耗性

屈曲試験比較

＜サンプル：3心×60mm2＞

1試験条件
  1. ① プーリー径：450mm(6D相当）
  2. ② 荷重：25kg(ケーブル10m分）
  3. ③ 屈曲速度：30回／分
  4. ④ 屈曲回数：10万回

試験設備概要

2試験結果
試験片 導体断線本数 (3心合計) 導体断線率 シース外傷
MLFC-CT(耐燃性ポリオレフィン) 4本/1140本 0.35% 割れなし
CUR-2PNCT(クロロプレン) 5本/1140本 0.44% 割れなし

従来クロロプレンと同等の屈曲特性

耐候性試験比較

＜耐候性試験＞

1試験条件
  • 試験機：サンシャインウェザーメーター※1
  • 照射時間：3000hr
  • ※1…太陽光・温度・湿度など屋内外の条件を
2試験結果
  • 材料特性（引張り強さ、伸び）に著しい劣化無し
    ※3000hr=15年相当の耐候性
試験片 引張り強さ(残率) 伸び(残率)
MLFC-CT(耐燃性ポリオレフィン) 103% 90.5%
クロロプレン 92% 70.6%

従来クロロプレンより優れた耐候性

構造表

600V MLFC CT

項目 単位 規格値
線心数 － 1
導体 公称断面積 mm2 14 22 30 38 50 60 80 100 125 150 200 250 325
外径(約) mm 4.7 6.5 7.3 8.2 9.4 10.5 12.1 13.7 15.5 16.8 19.1 21.1 24.1
絶縁体厚さ mm 1.0 1.2 1.2 1.2 1.5 1.5 2.0 2 2 2 2.5 2.5 2.5
シース厚さ mm 1.8 1.9 1.9 2.0 2.1 2.2 2.4 2.5 2.6 2.7 2.9 3 3.2
仕上外径（約） mm 10.5 13 13.5 15 17 18 21 23 25 27 30 33 36
最大仕上外径 mm 11.1 13.7 14.2 15.8 17.9 18.9 22.1 24.2 26.3 28.4 31.5 34.7 37.8
概算質量 kg/km 205 310 380 465 595 725 965 1200 1490 1640 2220 2640 3370
最大導体抵抗(20℃) Ω/km 1.39 0.892 0.661 0.525 0.411 0.329 0.243 0.193 0.156 0.136 0.0993 0.0803 0.0614
試験電圧 V/min. 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1
最小絶縁抵抗(20℃) MΩ･km 40 40 40 40 30 30 30 30 20 20 20 20 20
許容電流 定格 80℃ A 109 148 177 209 233 281 343 393 446 493 586 666 781
定格 90℃ A 118 160 191 225 251 304 370 429 481 533 632 718 843
定格 110℃ A 132 179 214 250 282 336 415 465 539 580 709 806 947
定格 125℃ A 141 191 229 269 300 364 443 513 575 638 756 860 1011
シース表面温度 定格 80℃ ℃ 68 68 68 69 67 68 67 67 67 68 66 66 66
定格 90℃ ℃ 76 76 76 76 75 76 74 75 74 75 73 73 74
定格 110℃ ℃ 91 91 91 91 90 90 89 87 89 88 88 88 88
定格 125℃ ℃ 103 102 103 104 102 103 100 101 100 101 99 99 99

※定格8080℃：現行仕様（PNCTPNCT）、定格9090℃：CV 相当、定格110110℃：参考、定格125125℃：新仕様

600V MLFC CT

項目 単位 規格値
線心数 － 3
導体 公称断面積 mm2 14 22 30 38 50 60
外径(約) mm 4.7 6.5 7.3 8.2 9.4 10.5
絶縁体厚さ mm 1.0 1.2 1.2 1.2 1.5 1.5
シース厚さ mm 2.3 2.6 2.7 2.9 3.1 3.3
仕上外径（約） mm 20 26 27 30 34 37
最大仕上外径 mm 21.0 27.3 28.4 31.5 35.7 38.9
概算質量 kg/km 625 985 1220 1500 1920 2350
最大導体抵抗(20℃) Ω/km 1.43 0.919 0.681 0.541 0.423 0.339
試験電圧 V/min. 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1
最小絶縁抵抗(20℃) MΩ･km 40 40 40 40 30 30
許容電流 定格 80℃ A 78 105 125 142 168 188
定格 90℃ A 84 114 135 159 182 211
定格 110℃ A 95 127 152 175 204 232
定格 125℃ A 101 136 162 190 217 252
シース表面温度 定格 80℃ ℃ 66 66 66 66 65 66
定格 90℃ ℃ 74 73 73 74 72 73
定格 110℃ ℃ 89 88 88 86 86 85
定格 125℃ ℃ 100 98 99 99 97 99

※定格8080℃：現行仕様（PNCTPNCT）、定格9090℃：CV 相当、定格110110℃：参考、定格125125℃：新仕様

600V MLFC CT

項目 単位 規格値
線心数 － 4
導体 公称断面積 mm2 14 22 30 38 50
外径(約) mm 4.7 6.5 7.3 8.2 9.4
絶縁体厚さ mm 1.0 1.2 1.2 1.2 1.5
シース厚さ mm 2.4 2.8 2.9 3.0 3.3
仕上外径（約） mm 22 28 30 33 38
最大仕上外径 mm 23.1 29.4 31.5 34.7 39.9
概算質量 kg/km 795 1270 1560 1920 2480
最大導体抵抗(20℃) Ω/km 1.43 0.919 0.681 0.541 0.423
試験電圧 V/min. 3000/1 3000/1 3000/1 3000/1 3000/1
最小絶縁抵抗(20℃) MΩ･km 40 40 40 40 30
許容電流 定格 80℃ A 71 95 113 130 151
定格 90℃ A 76 102 122 140 163
定格 110℃ A 86 115 136 157 183
定格 125℃ A 91 122 146 168 195
シース表面温度 定格 80℃ ℃ 67 66 66 67 66
定格 90℃ ℃ 74 74 74 74 73
定格 110℃ ℃ 89 88 88 89 87
定格 125℃ ℃ 100 99 99 100 98

※定格8080℃：現行仕様（PNCTPNCT）、定格9090℃：CV 相当、定格110110℃：参考、定格125125℃：新仕様

600V MLFC CTCT（トリプレックス）

項目 単位 既定値
線心数 － 1T(3)
導体 公称断面積 mm2 100 150
外径(約) mm 13.7 16.8
絶縁体厚さ mm 2.0 2.0
シース厚さ mm 2.5 2.7
単心ケーブル外径（約） mm 23 27
3心ケーブル外径（約） mm 49 57
概算質量 kg/km 3590 4970
最大導体抵抗(20℃) Ω/km 0.199 0.140
試験電圧 V/min. 3000/1 3000/1
最小絶縁抵抗(20℃) MΩ･km 30 20
許容電流 定格 80℃ A 281 357
定格 90℃ A 300 386
定格 110℃ A 340 432
定格 125℃ A 363 461
シース表面温度 定格 80℃ ℃ 64 63
定格 90℃ ℃ 71 70
定格 110℃ ℃ 84 83
定格 125℃ ℃ 95 93

※定格8080℃：現行仕様（PNCTPNCT）、定格9090℃：CV 相当、定格110110℃：参考、定格125125℃：新仕様

600V MLFC-CT-SB（シールド付）

項目 単位 規格値
線心数 － 1
導体 公称断面積 mm2 14 22 30 38 50 60 80 100 125 150 200 250 325
外径(約) mm 4.7 6.5 7.3 8.2 9.4 10.5 12.1 13.7 15.5 16.8 19.1 21.1 24.1
絶縁体厚さ mm 1.0 1.2 1.2 1.2 1.5 1.5 2.0 2.0 2.0 2.0 2.5 2.5 2.5
交織シルド編組厚さ Mm 0.45 0.45 0.45 0.45 0.45 0.45 0.52 0.52 0.52 0.52 0.52 0.52 0.52
シース厚さ mm 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.8 2.9 3.1 3.2 3.4
仕上外径（約） mm 13 15.5 16.5 17.5 19.5 21 24 26 28 29 33 35 39
最大仕上外径 mm 13.7 16.3 17.4 18.4 20.5 22.1 25.2 27.3 29.4 30.5 34.7 36.8 41.0
概算質量 kg/km 260 380 455 545 680 815 1070 1300 1610 1770 2350 2780 3510
最大導体抵抗(20℃) Ω/km 1.39 0.892 0.661 0.525 0.411 0.329 0.243 0.193 0.156 0.136 0.0993 0.0803 0.0614
試験電圧 V/min. 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1
最小絶縁抵抗(20℃) MΩ･km 40 40 40 30 30 30 30 20 20 20 20 20 20
許容電流 定格 80℃ A 109 148 177 209 233 281 343 393 446 493 586 666 781
定格 90℃ A 118 160 191 225 251 304 370 429 481 533 632 718 843
定格 110℃ A 132 179 214 250 282 336 415 465 539 580 709 806 947
定格 125℃ A 141 191 229 269 300 364 443 513 575 638 756 860 1011
シース表面温度 定格 80℃ ℃ 68 68 68 69 67 68 67 67 67 68 66 66 66
定格 90℃ ℃ 76 76 76 76 75 76 74 75 74 75 73 73 74
定格 110℃ ℃ 91 91 91 91 90 90 89 87 89 88 88 88 88
定格 125℃ ℃ 103 102 103 104 102 103 100 101 100 101 99 99 99

※定格8080℃：現行仕様（PNCTPNCT）、定格9090℃：CV 相当、定格110110℃：参考、定格125125℃：新仕様

600V MLFC-CT-SB（シールド付）

項目 単位 規格値
線心数 － 3
導体 公称断面積 mm2 14 22 30 38 50 60
外径(約) mm 4.7 6.5 7.3 8.2 9.4 10.5
絶縁体厚さ mm 1.0 1.2 1.2 1.2 1.5 1.5
交織シールド編組厚さ mm 0.52 0.52 0.52 0.52 0.52 0.52
シース厚さ mm 2.4 2.7 2.8 3.0 3.2 3.4
仕上外径（約） mm 22 27 29 32 36 39
最大仕上外径 mm 23.1 28.4 30.5 33.6 37.8 41.0
概算質量 kg/km 710 1090 1330 1620 2060 2500
最大導体抵抗(20℃) Ω/km 1.43 0.919 0.681 0.541 0.423 0.339
試験電圧 V/min. 3000/1 3000/1 3000/1 3000/1 3000/1 3000/1
最小絶縁抵抗(20℃) MΩ･km 40 40 40 30 30 30
許容電流 定格 80℃ A 78 105 125 142 168 188
定格 90℃ A 84 114 135 159 182 211
定格 110℃ A 95 127 152 175 204 232
定格 125℃ A 101 136 162 190 217 252
シース表面温度 定格 80℃ ℃ 66 66 66 66 65 66
定格 90℃ ℃ 74 73 73 74 72 73
定格 110℃ ℃ 89 88 88 86 86 85
定格 125℃ ℃ 100 98 99 99 97 99

※定格8080℃：現行仕様（PNCTPNCT）、定格9090℃：CV 相当、定格110110℃：参考、定格125125℃：新仕様

600V MLFC-CT-SB（シールド付）

項目 単位 規格値
線心数 － 4
導体 公称断面積 mm2 14 22 30 38 50
外径(約) mm 4.7 6.5 7.3 8.2 9.4
絶縁体厚さ mm 1.0 1.2 1.2 1.2 1.5
交織シールド編組厚さ mm 0.52 0.52 0.52 0.52 0.52
シース厚さ mm 2.5 2.9 3.0 3.2 3.4
仕上外径（約） mm 24 30 32 35 39
最大仕上外径 mm 25.2 31.5 33.6 36.8 41.0
概算質量 kg/km 900 1390 1690 2070 2700
最大導体抵抗(20℃) Ω/km 1.43 0.919 0.681 0.541 0.423
試験電圧 V/min. 3000/1 3000/1 3000/1 3000/1 3000/1
最小絶縁抵抗(20℃) MΩ･km 40 40 40 30 30
許容電流 定格 80℃ A 71 95 113 130 151
定格 90℃ A 76 102 122 140 163
定格 110℃ A 86 115 136 157 183
定格 125℃ A 91 122 146 168 195
シース表面温度 定格 80℃ ℃ 67 66 66 67 66
定格 90℃ ℃ 74 74 74 74 73
定格 110℃ ℃ 89 88 88 89 87
定格 125℃ ℃ 100 99 99 100 98

※定格8080℃：現行仕様（PNCTPNCT）、定格9090℃：CV 相当、定格110110℃：参考、定格125125℃：新仕様

600V MLFC-CT-SB（シールド付／トリプレックス）

項目 単位 規格値
線心数 － 1T(3)
導体 公称断面積 mm2 100 150
外径(約) mm 13.7 16.8
絶縁体厚さ mm 2.0 2.0
交織シールド編組厚さ mm 0.52 0.52
シース厚さ mm 2.6 2.9
単心ケーブル外径（約） mm 26 29
3心ケーブル外径（約） mm 55 63
概算質量 kg/km 3940 5290
最大導体抵抗(20℃) Ω/km 0.199 0.140
試験電圧 V/min. 3000/1 3000/1
最小絶縁抵抗(20℃) MΩ･km 30 20
許容電流 定格 80℃ A 281 357
定格 90℃ A 300 386
定格 110℃ A 340 432
定格 125℃ A 363 461
シース表面温度 定格 80℃ ℃ 64 63
定格 90℃ ℃ 71 70
定格 110℃ ℃ 84 83
定格 125℃ ℃ 95 93

※定格8080℃：現行仕様（PNCTPNCT）、定格9090℃：CV 相当、定格110110℃：参考、定格125125℃：新仕様
