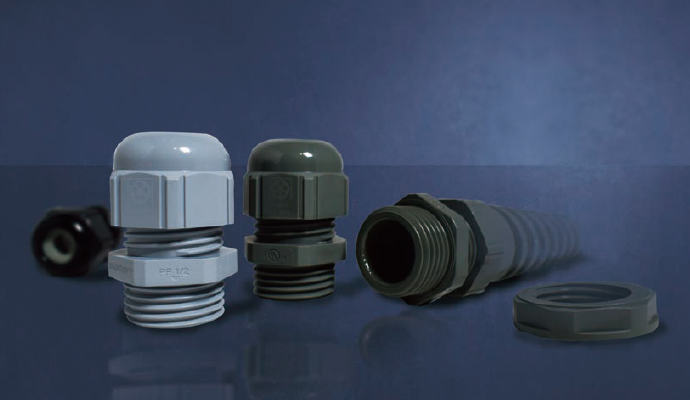

ケーブルグランド SKINTOP® ST-G（PF）
ケーブルグランド SKINTOP® ST-G（PF）とは
海外規格電線
JIS 管用平行ネジ規格対応
国内で広く使われているJIS管用平行ネジG（PF）ネジに対応。国内向けの装置・機器への使用に最適です。
IP68 防塵・防水規格対応
SKINTOP® G（PF）は、保護等級IP68規格を確保。
完璧な防塵・防水性能で、過酷な環境下でも取付可能です。
高い耐振動性能・シール性能
独自のラメラ構造により、高い振動性能・シール性能を実現。取付場所を選びません。
構成
特長
- SKINTOP® ST-G（PF）は独自のラメラ機構を持ち、高い耐振動性能・シール性能を有した、IP68 規格に対応したケーブルグランドです。
- 固定・中心合わせ、そしてストレインリリーフされた取付けをたった数秒で行えます。
- 材質は特殊ポリアミドで、耐油性能、耐振動性能、耐環境性能、耐薬品性能を有し、場所を選ばずに取付けできます。
性能
| ボディ+キャップナット | ポリアミド（PA6） |
|---|---|
| シールリング | CR( 耐 UV•耐オゾン ) |

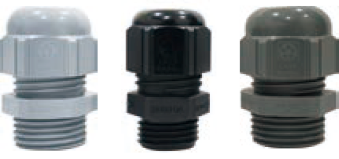

| カラー | シルバーグレー (RAL7001) ブラック (RAL9005) モスグリーン (RAL7010) |
| 保護等数 | IP68 |
| 温度範囲 | -20℃ ~+80℃ |
| 難熱性 | UL94 V2 |
製品図
SKINTOP® ST-G（PF）寸法表
| G(PF) | SW [mm] | ØA [mm] | 全長C [mm] | ケーブルクランプ範囲 ØF [mm] |
製品型番 | |||
|---|---|---|---|---|---|---|---|---|
| min. | max. | シルバーグレー | 黒 | モスグリーン | ||||
| 1/2” | 24 | 26.5 | 31 | 37 | 5-12 | 53806032 | 53806031 | 53806030 |
その他サイズ（1/4”、3/8”、3/4”、1”）はお問い合わせください。
関連製品

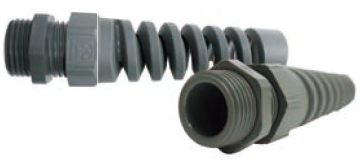

SKINTOP® BS-G（PF）
- ケーブルの屈曲保護用にスパイラル構造採用したケーブルグランドです。
- ティーチングボックス、携帯機器への接続に最適
SKINTOP® BS-G（PF）寸法表
| G(PF) | SW [mm] | ØA [mm] | 全長C [mm] | ケーブルクランプ範囲 ØF [mm] |
製品型番 | |
|---|---|---|---|---|---|---|
| min. | max. | モスグリーン | ||||
| 1/2” | 24 | 26.5 | 92 | 99 | 6-12 | 53806630 |

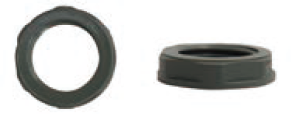

SKINTOP® GMP-G（PF）
- JIS管用平行ネジ規格に準拠したロックナット(モスグリーン：RAL7010)です。
SKINTOP® GMP-G（PF）寸法表
| G(PF) | SW [mm] | ØA [mm] | 全長C [mm] | 製品型番 |
|---|---|---|---|---|
| モスグリーン | ||||
| 1/2” | 24 | 26.5 | 6 | 53801008 |
アクセサリ
ダストシール（SD）、シーリングプラグ（DV）、マルチホール（DIX）等アクセサリは、PG13.5のサイズが使用可能です。
