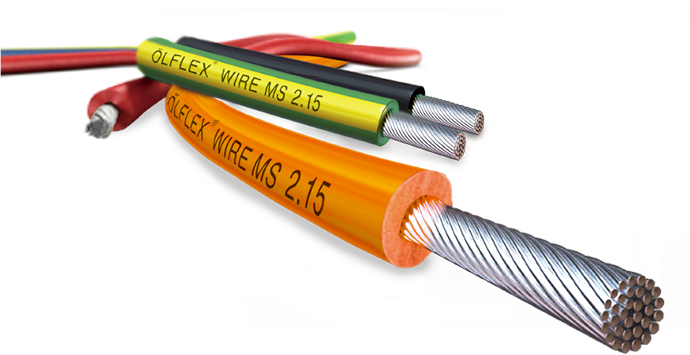

ÖLFLEX® WIRE MS 2.15
ÖLFLEX® WIRE MS 2.15とは
海外規格電線
MTW/UL1015/CSA/CE
ロープライス版！
グローバル展開によるアジア生産モデル、低価格化を実現
※当社ÖLFLEX WIRE MS2.1比較
NFPA＆ヨーロッパ認証取得
北米(MTW/UL1015/CSA)、CEマーキングの欧州規格と広範囲にカバー
RoHS REACH 対応
世界の先駆けであるヨーロッパ基準の特定有害物質使用制限に対応
小ロット対応（1m～）
ロット100m/巻やご希望の長さ(1m～)にカットし提供
構成
仕様
| 仕様 | ÖLFLEX® WIRE MS 2.15 | |
|---|---|---|
| 固定/可動 | 固定配線 | |
| 導体クラス | IEC60228 class 5 | |
| 絶縁体 | 特殊PVC | |
| 定格電圧 |  |
450/750V |
 |
600V | |
 |
600V | |
 |
600V | |
| 温度レンジ | |
-40℃～+70℃ |
|
～+105℃ | |
|
～+90℃ | |
 |
～+105℃ | |
| 最小曲げ半径 | OD＜8 | 4D ※/2D ※※ |
| 8＜OD＜12 | 5D ※/3D ※※ | |
| OD＞12 | 6D ※/4D ※※ | |
| 難燃性 | IEC60332-1-2/UL VW-1/CSA FT-1 | |
| 耐油性 | UL/CSA: 60℃ Oil | |
※通常の曲げ ※※慎重な曲げを行った場合
製品一覧
| 導体サイズ （mm2 /AWG） |
外径（㎜） | 許容電流値 (A) | 黒 | 白 | 赤 | 緑 | 緑/黄 | 茶 | 青 | ダーク ブルー |
|---|---|---|---|---|---|---|---|---|---|---|
| DIN VDE 0298-4 | ||||||||||
| 0.5/22 | 2.7 | 12 | ● | ● | ● | ● | ● | ● | ● | ● |
| 0.75/20 | 2.9 | 15 | ● | ● | ● | ● | ● | ● | ● | ● |
| 1.0/18 | 3.1 | 19 | ● | ● | ● | ● | ● | ● | ● | ● |
| 1.5/16 | 3.4 | 24 | ● | ● | ● | ● | ● | ● | ● | ● |
| 2.5/14 | 4.0 | 32 | ● | ● | ● | ● | ● | ● | ● | ● |
| 4/12 | 4.6 | 42 | ● | ● | ● | ● | ● | ● | ● | ● |
| 6/10 | 5.1 | 54 | ● | ● | ● | ● | ● | ● | ● | ● |
| 導体サイズ （mm2 /AWG） |
外径（㎜） | 許容電流値 (A) | 灰 | 紫 | ピンク | オレンジ | 黄 | 青/白 | 白/青 | オレンジ /青 |
| DIN VDE 0298-4 | ||||||||||
| 0.5/22 | 2.7 | 12 | ● | ● | ● | ● | ● | ● | ● | ● |
| 0.75/20 | 2.9 | 15 | ● | ● | ● | ● | ● | ● | ● | ● |
| 1.0/18 | 3.1 | 19 | ● | ● | ● | ● | ● | ● | ● | ● |
| 1.5/16 | 3.4 | 24 | ● | ● | ● | ● | ● | ● | ● | ● |
| 2.5/14 | 4.0 | 32 | ● | ● | ● | ● | ● | ● | ● | ● |
| 4/12 | 4.6 | 42 | ● | ● | ● | ● | ● | ● | ● | ● |
| 6/10 | 5.1 | 54 | ● | ● | ● | ● | ● | ● | ● | ● |
※許容電流値はDIN VDE 0298-4を引用。周囲30℃、1条敷設時の参考値とします。
6mm2を超える導体サイズおよび他の絶縁体色については、ご相談ください
