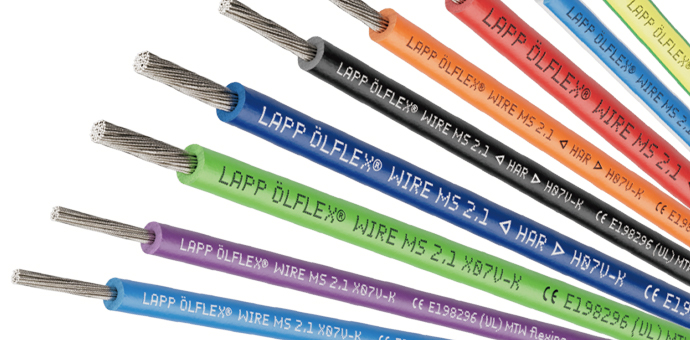

ÖLFLEX® WIRE MS 2.1

（旧 MULTI-STANDARD SC 2.1）

ÖLFLEX® WIRE MS 2.1とは

MTW/UL1015/H07V-K/TEW

CEマーキングをはじめ欧州規格◁HAR▷ 、北米（MTW/AWM/CSA）、ロシアEACをカバー

導体サイズによって、最小ODx2※～最大ODx6と小さな曲げ半径を実現（※慎重な曲げを行った場合）

各種規格において-40℃～最大+105℃（UL AWM）と幅広い温度範囲に適用可能

ロット100m/巻やご希望の長さにカットし提供

仕様		ÖLFLEX® WIRE MS 2.1 （旧 MULTI-STANDARD SC 2.1）
固定/可動		固定配線
導体クラス		IEC60228 class 5
絶縁体		特殊PVC
定格電圧		450/750V
		600V
		600V
		600V
温度レンジ		-40℃～+70℃
		-40℃～+105℃
		-40℃～+90℃
		～+105℃
最小曲げ半径	OD＜8	4D /2D ※
	8＜OD＜	5D /3D ※
	OD＞12	6D /4D ※
難燃性		IEC60332-1-2/UL VW-1/CSA FT-1
耐油性		UL/CSA: 60℃ Oil rating

※慎重な曲げを行った場合

導体サイズ（mm²）	外径（㎜）	DIN VDE 0298-4	黒	白	赤	青	緑/黄	茶	緑	灰
導体サイズ（mm²）	外径（㎜）	許容電流値 (A)	黒	白	赤	青	緑/黄	茶	緑	灰
0.5	2.7	12	●	●	●	●	●	●	●	●
0.75	2.9	15	●	●	●	●	●	●	●	●
1.0	3.1	19	●	●	●	●	●	●	●	●
1.5	3.4	24	●	●	●	●	●	●	●	●
2.5	4.0	32	●	●	●	●	●	●	●	●
4	4.6	42	●	●	●	●	●	●	●	●
6	5.1	54	●	●	●	●	●	●	●	●
10	6.8	73	●	●	●	●	●	●	●	●
16	9.0	98	●	●	●	●	●	●	●	●
25	10.2	129	●		●	●	●	●	●	●
35	11.7	158	●		●	●	●		●
50	13.9	198	●			●	●		●
70	16.0	245	●			●	●
95	18.2	292	●			●	●
120	19.8	344	●			●	●
導体サイズ（mm²）	外径（㎜）	許容電流値 (A)	紫	ピンク	オレンジ	黄	ダークブルー	青/白	白/青
導体サイズ（mm²）	外径（㎜）	DIN VDE 0298-4	紫	ピンク	オレンジ	黄	ダークブルー	青/白	白/青
0.5	2.7	12	●	●	●	●	●	●	●
0.75	2.9	15	●	●	●	●	●	●	●
1.0	3.1	19	●	●	●	●	●	●	●
1.5	3.4	24	●	●	●	●	●	●	●
2.5	4.0	32	●		●	●	●	●	●
4	4.6	42	●		●	●	●	●	●
6	5.1	54	●		●	●	●	●	●
10	6.8	73			●	●	●	●	●
16	9.0	98			●	●	●
25	10.2	129			●	●
35	11.7	158
50	13.9	198
70	16.0	245
95	18.2	292
120	19.8	344
