ÖLFLEX® CLASSIC 100
ÖLFLEX® CLASSIC 100とは
海外規格電線
細く軽く 省スペース
ÖLFLEX® CLASSIC 100は、ケーブル外径が小さく、配線エリアの省スペース化を実現。
ケーブル自体がとても軽量なので、VCTケーブルに比べ設置しやすさが違います。
大きな許容電流値
VCTケーブルに比べ、耐熱性能が高く、より大きな許容電流値を持っています。
CEマーキング
ÖLFLEX® CLASSIC 100シリーズは、CEマーキング適合宣言製品です。様々なシーンで安心してお使い頂けます。
※低電圧指令2014/35/EUに基づくケーブル設計です。

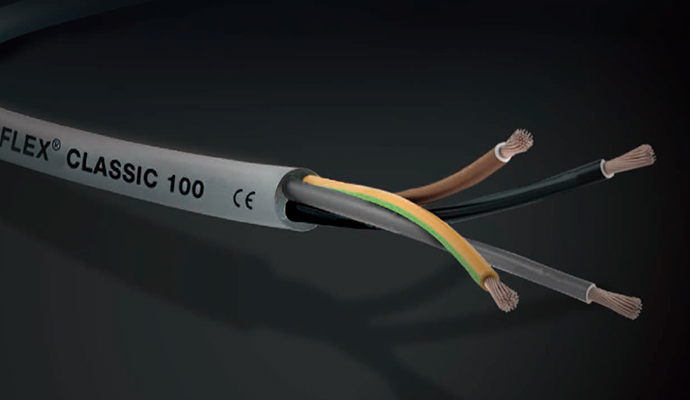

構成
仕様
- ÖLFLEX® CLASSIC 100は、ケーブル外径が小さく、配線エリアの省スペース化が可能です。
- 屋内のあらゆる環境に最適です。
- 乾燥、湿気、無機薬品、腐食剤、特定のオイルに耐性があります。
- 風力発電のような軽捻転に適応可能です。
- 細撚線と短い撚りピッチ構造の導体により、高い柔軟性を確保できます。試験電圧4000VACにより高い電気特性を発揮します。
4心ケーブル比較表
 |
VCT | |
|
VCT | |
|---|---|---|---|---|---|
| 導体サイズ（mm2） | 16mm2 | 22mm2 | 25mm2 | 35mm2 | 38mm2 |
| ケーブルタイプ | ÖLFLEX Ⓡ CLASSIC 100 | VCT | ÖLFLEX Ⓡ CLASSIC 100 | ÖLFLEX Ⓡ CLASSIC 100 | VCT |
| 公称電圧V | 450/750 | 600 |
450/750 | 450/750 | 600 |
| 許容電流 (A) | 82 | 83 | 108 | 135 |
110 |
| 外径（mm） | 20.4 | 30.1※ | 25.4 | 28.5 | 36.9※ |
| 概算重量（kg） | 1087 | 1672※ | 1582 | 2106 | 2645※ |
- ※ 本内容は、同条件での比較とし、気中1 条敷設、周囲温度30℃の時の場合とします。
- ※ LAPP 許容電流値の場合はDIN VDE0298-4 からの抜粋です。
- ※ LAPP 許容電流値は中性線、接地線及び制御回路の電線は心数にカウントしない場合とします。
- ※ VCT の場合、3 相3 線式原動機に接続する4 心の内1 本をアース線とする場合は、VCT3 心に対する許容電流値を使用。
- ※ 本電流値は、参考値とし、実際のご使用条件によって、滅少率等考慮し、設計をお願い致します。
- ※ VCT の数値は参考値です。
性能表
| 規格 | IEC60227-5/EN50525-2-51 | ||
|---|---|---|---|
| 絶縁体 | PVC | ||
| シース | PVC | ||
| 導体規格 | IEC/DIN EN 60228（VDE0295）Class5 | ||
| 許容電流値 | DIN VDE0296-2,4 | ||
| 引張強さ伸び | 絶縁体 | 引張強さ | 10N/㎟以上 |
| 伸び | 150％以上 | ||
| シース | 引張強さ | 10N/㎟以上 | |
| 伸び | 150％以上 | ||
| 温度範囲 | -40℃ ～ +80℃ | ||
| 難熱性 | IEC 60332-1-2 | ||
| 最小曲げ半径 | 固定時 | 4D | |
| 一時可動時 | 15D | ||
| 可動時 | - | ||
| 耐候性（耐UV） | △ | ||
| 耐油性 | △ | ||
| 試験電圧 | 4000V | ||
| 公称電圧 | 300/500V,450/750V | ||
