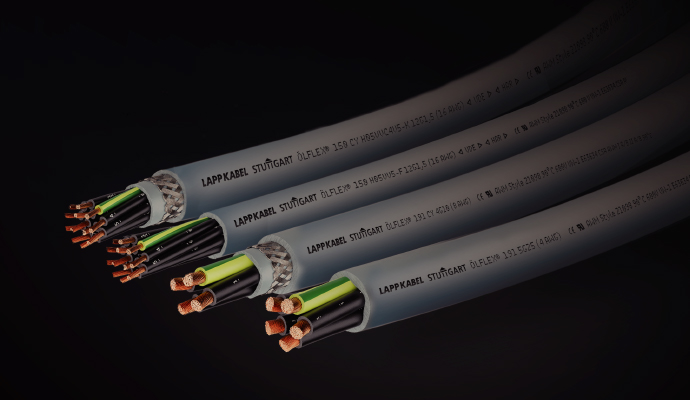

ÖLFLEX® 150 / ÖLFLEX® 150 CY
ÖLFLEX® 191 / ÖLFLEX® 191 CY
ÖLFLEX® 150 / ÖLFLEX® 150 CY
ÖLFLEX® 191 / ÖLFLEX® 191 CYとは
海外規格電線
耐油性・難燃性
安心のUL758 80℃、VW-1/FT1で北米市場対応、IEC（EN）60322、50363準拠でグローバル市場に好適です。
RoHS REACH 対象
世界の先駆けであるヨーロッパ基準の特定有害物質使用制限に対応しています。
小ロット対応
100m/巻やご希望の長さにカットし提供します。（1m～）
ÖLFLEX® 150 / ÖLFLEX® 150 CYの概要
0.5 mm2～2.5 mm2の多心をラインナップ
最大心数1.0mm2×50心を標準ラインナップしています。
- ÖLFLEX® 150（シールド無）
- ÖLFLEX® 150 CY（シールド有）
ÖLFLEX® 191 / ÖLFLEX® 191 CYの概要
0.75 mm2～120 mm2の多心をラインナップ
0.75mm2～ 120mm2と太いサイズを標準ラインナップしています。
- ÖLFLEX® 191（シールド無）
- ÖLFLEX® 191 CY（シールド有）

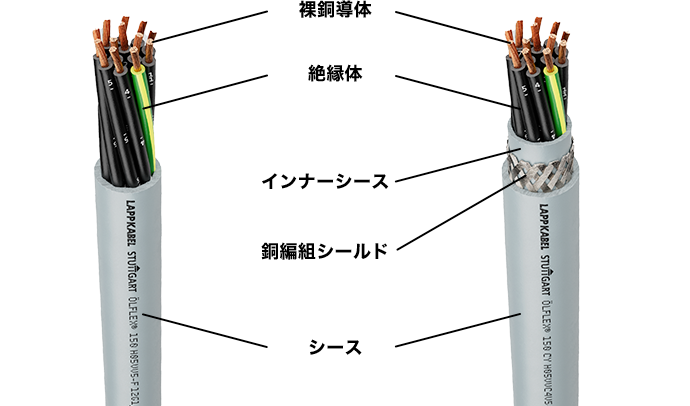

構成
仕様
| 製品 | ÖLFLEX® 150 / ÖLFLEX® 150 CY | ÖLFLEX® 191 / ÖLFLEX® 191 CY | |
|---|---|---|---|
| 規格 / 認証 | EN50525-2-51(H05VV5-F) UL AWM Style 21098       |
EN50525-2-51 UL AWM Style 21098 |
|
| 導体 | 裸銅撚線 | 裸銅撚線 | |
| 絶縁体 / 線心識別 | PVC / 黒地に白字ナンバリング | PVC / 黒地に白字ナンバリング | |
| シールド ※シールドタイプのみ | 錫メッキ銅編組 | 錫メッキ銅編組 | |
| シース / インナーシース | PVC | PVC | |
| 導体規格 | IEC/DIN EN 60228（VDE0295）Class5 | IEC/DIN EN 60228（VDE0295）Class5 | |
| 許容電流値 | DIN VDE0296-2,4 | DIN VDE0296-2,4 | |
| 温度範囲 | IEC 固定(移動)時 | -40℃～ +70℃ / -5℃～ +70℃ | -40℃～ +70℃ / -5℃～ +70℃ |
| UL/CSA | ～ +90℃ | ～ +90℃ | |
| 難熱性 | IEC 60332-1-2 / VW-1 / FT 1 |
IEC 60332-1-2 / VW-1 / FT 1 |
|
| 最小曲げ半径 | 固定時 | 4D（シールド無）/ 6D（シールド有） |
4D（シールド無）/ 6D（シールド有） |
| 移動時 | 12.5D（シールド無）/ 20D（シールド有） |
15D（シールド無）/ 20D（シールド有） |
|
| 耐油性 | IEC | EN 50363-4-1 TM5 | EN 50363-4-1 TM5 |
| UL | UL 758 80 ℃ rating | UL 758 80 ℃ rating | |
| 試験電圧 | 3000V / 1 分 | 4000V / 1 分 | |
| 公称電圧 | IEC（U0/U） | 300/500V | 300/500V |
| UL/CSA | 600V | 600V | |
製品一覧
| 型番 | 公称 断面積 (mm2/AWG) |
最大撚り線サイズ (本/mm) |
平均絶縁体外径(㎜) | 導体構成 | 心数 | 平均仕上外径(㎜) | 許容 電流値※(A) | 最大 導体抵抗(Ω/km ＠20℃) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ÖLFLEX® 150 / ÖLFLEX® 150 CY |
ÖLFLEX® 191 / ÖLFLEX® 191 CY |
150(CY) | 191(CY) | ||||||||||||
| シールド無 | シールド有 | シールド無 | シールド有 | 150 | 150CY | 191 | 191CY | ||||||||
| 0015002 | - | - | - | 0.5mm2 /AWG20 | ~16/0.21 | 2.15 | 2X0.5 | 2C | 5.9 | - | - | - | 9.0 | 39.0 | |
| 0015003 | - | - | - | 3G0.5 | 2C+緑/黄 | 6.2 | - | - | - | 9.0 | |||||
| 0015004 | - | - | - | 4G0.5 | 3C+緑/黄 | 6.8 | - | - | - | 9.0 | |||||
| 0015005 | - | - | - | 5G0.5 | 4C+緑/黄 | 7.4 | - | - | - | 6.7 | |||||
| 0015007 | - | - | - | 7G0.5 | 6C+緑/黄 | 9 | - | - | - | 5.8 | |||||
| 0015012 | - | - | - | 12G0.5 | 11C+緑/黄 | 11.1 | - | - | - | 4.5 | |||||
| 0015018 | - | - | - | 18G0.5 | 17C+緑/黄 | 13.2 | - | - | - | 4.0 | |||||
| 0015025 | - | - | - | 25G0.5 | 24C+緑/黄 | 15.7 | - | - | - | 3.6 | |||||
| 0015034 | - | - | - | 34G0.5 | 33C+緑/黄 | 18.1 | - | - | - | 3.1 | |||||
| 0015041 | - | - | - | 41G0.5 | 40C+緑/黄 | 19.7 | - | - | - | 3.1 | |||||
| 0015102 | 0015602 | - | - | 0.75mm2 /AWG19 | ~24/0.21 | 2.35 | 2.2 | 2X0.75 | 2C | 6.3 | 8.5 | - | - | 12.0 | 26.0 |
| 0015103 | 0015603 | - | - | 3G0.75 | 2C+緑/黄 | 6.7 | 8.9 | - | - | 12.0 | |||||
| 0015104 | 0015604 | - | - | 4G0.75 | 3C+緑/黄 | 7.2 | 9.6 | - | - | 12.0 | |||||
| 0015105 | 0015605 | - | - | 5G0.75 | 4C+緑/黄 | 8.1 | 10.3 | - | - | 9.0 | |||||
| 0015107 | 0015607 | 0011222 | 0011234 | 7G0.75 | 6C+緑/黄 | 9.9 | 12.3 | 8.3 | 10.5 | 7.8 | |||||
| - | - | 0011223 | - | 9G0.75 | 8C+緑/黄 | - | - | 10.5 | - | 6.6 | |||||
| 0015112 | 0015612 | 0011224 | - | 12G0.75 | 11C+緑/黄 | 12 | 14.8 | 11.2 | - | 6.0 | |||||
| 0015118 | - | - | - | 18G0.75 | 17C+緑/黄 | 14.4 | - | - | - | 5.4 | |||||
| 0015125 | - | - | - | 25G0.75 | 24C+緑/黄 | 17.1 | - | - | - | 4.8 | |||||
| 0015134 | - | - | - | 34G0.75 | 33C+緑/黄 | 19.7 | - | - | - | 4.2 | |||||
| 0015141 | - | - | - | 41G0.75 | 40C+緑/黄 | 21.6 | - | - | - | 4.2 | |||||
| 0015202 | 0015702 | - | 0011202 | 1.0mm2 /AWG18 | ~32/0.21 | 2.5 | 2.4 | 2X1 | 2C | 6.6 | 8.8 | - | 8.4 | 15.0 | 19.5 |
| 0015203 | 0015703 | 0011113 | 0011180 | 3G1 | 2C+緑/黄 | 7 | 9.4 | 6.7 | 8.8 | 15.0 | |||||
| 0015204 | 0015704 | 0011114 | 0011181 | 4G1 | 3C+緑/黄 | 7.8 | 10 | 7.2 | 9.6 | 15.0 | |||||
| 0015205 | 0015705 | 0011115 | 0011182 | 5G1 | 4C+緑/黄 | 8.6 | 11 | 8.1 | 10.3 | 11.2 | |||||
| 0015206 | - | - | - | 6G1 | 5C+緑/黄 | 9.5 | - | - | - | 8.4 | |||||
| 0015207 | 0015707 | 0011116 | 0011183 | 7G1 | 6C+緑/黄 | 10.4 | 13 | 8.9 | 11.2 | 9.7 | |||||
| 0015212 | 0015712 | 0011117 | 0011184 | 12G1 | 11C+緑/黄 | 12.8 | 15.6 | 12 | 14.6 | 7.5 | |||||
| 0015218 | - | 0011118 | 0011185 | 18G1 | 17C+緑/黄 | 15.1 | - | 14.4 | 17 | 6.7 | |||||
| 0015225 | - | 0011119 | 0011186 | 25G1 | 24C+緑/黄 | 18 | - | 17.3 | 20.1 | 6.0 | |||||
| 0015234 | - | - | - | 34G1 | 33C+緑/黄 | 20.9 | - | - | - | 5.2 | |||||
| 0015241 | - | - | - | 41G1 | 40C+緑/黄 | 22.8 | - | - | - | 5.2 | |||||
| 0015250 | - | - | - | 50G1 | 49C+緑/黄 | 25 | - | - | - | 4.5 | |||||
| 0015302 | 0015802 | 0011136 | 0011302 | 1.5mm2 /AWG16 | ~30/0.26 | 3 | 2.7 | 2X1.5 | 2C | 7.6 | 10 | 6.9 | 9 | 18.0 | 13.3 |
| 0015303 | 0015803 | 0011137 | 0011187 | 3G1.5 | 2C+緑/黄 | 8.3 | 10.5 | 7.3 | 9.6 | 18.0 | |||||
| 0015304 | 0015804 | 0011138 | 0011188 | 4G1.5 | 3C+緑/黄 | 9 | 11.4 | 8.2 | 10.3 | 18.0 | |||||
| 0015305 | 0015805 | 0011139 | 0011189 | 5G1.5 | 4C+緑/黄 | 10.1 | 12.7 | 9 | 11.3 | 13.5 | |||||
| 0015307 | 0015807 | 0011140 | 0011190 | 7G1.5 | 6C+緑/黄 | 12.5 | 15.1 | 10 | 12.1 | 11.7 | |||||
| - | - | 0011125 | 0011287 | 9G1.5 | 8C+緑/黄 | - | - | 12.6 | 15.4 | 9.9 | |||||
| 0015312 | 0015812 | 0011142 | 0011191 | 12G1.5 | 11C+緑/黄 | 15.1 | 17.8 | 13.4 | 16.1 | 9.0 | |||||
| - | - | - | 0011288 | 14G1.5 | 13C+緑/黄 | - | - | - | 16.7 | 9.0 | |||||
| 0015318 | - | 0011143 | 0011192 | 18G1.5 | 17C+緑/黄 | 18 | - | 16.1 | 18.7 | 8.1 | |||||
| 0015325 | - | 0011144 | 0011193 | 25G1.5 | 24C+緑/黄 | 21.4 | - | 19.5 | 23 | 7.2 | |||||
| 0015334 | - | - | - | 34G1.5 | 33C+緑/黄 | 25 | - | - | - | 6.3 | |||||
| 0015341 | - | - | - | 41G1.5 | 40C+緑/黄 | 27.2 | - | - | - | 6.3 | 7.98 | ||||
| 0015402 | - | - | - | 2.5mm2 /AWG14 | ~50/0.26 | 3.6 | 3.1 | 2X2.5 | 2C | 9.2 | - | - | - | 26.0 | |
| 0015403 | 0015903 | 0011150 | 0011194 | 3G2.5 | 2C+緑/黄 | 9.9 | 11.9 | 8.4 | 10.8 | 26.0 | |||||
| 0015404 | 0015904 | 0011151 | 0011195 | 4G2.5 | 3C+緑/黄 | 10.8 | 13.2 | 9.1 | 11.4 | 26.0 | |||||
| 0015405 | 0015905 | 0011152 | 0011196 | 5G2.5 | 4C+緑/黄 | 12.1 | 14.7 | 10.2 | 12.9 | 19.5 | |||||
| 0015407 | 0015907 | 0011153 | 0011197 | 7G2.5 | 6C+緑/黄 | 14.7 | 17.5 | 11.3 | 14.1 | 16.9 | |||||
| 0015412 | - | - | 30010542 | 12G2.5 | 11C+緑/黄 | 17.9 | - | - | 17.9 | 13.0 | |||||
| 0015418 | - | - | 30010543 | 18G2.5 | 17C+緑/黄 | 21.6 | - | - | 22 | 11.7 | |||||
| 0015425 | - | - | - | 25G2.5 | 24C+緑/黄 | 25.6 | - | - | - | 10.4 | |||||
| - | - | 0011160 | - | 4.0mm2 /AWG12 | ～ 56/0.31 | 3.7 | 3G4 | 2C+緑/黄 | - | - | 9.9 | - | 34.0 | 4.95 | |
| - | - | 0011161 | 30010544 | 4G4 | 3C+緑/黄 | - | - | 10.8 | 13.6 | 34.0 | |||||
| - | - | 0011162 | 30010545 | 5G4 | 4C+緑/黄 | - | - | 12.1 | 14.9 | 25.5 | |||||
| - | - | 0011167 | 30010546 | 7G4 | 6C+緑/黄 | - | - | 13.4 | 16.2 | 22.1 | |||||
| - | - | 0011165 | 30010548 | 6mm2 /AWG10 | ～ 84/0.31 | 4.4 | 4G6 | 3C+緑/黄 | - | - | 13 | 15.8 | 44.0 | 3.3 | |
| - | - | 0011166 | 3023130 | 5G6 | 4C+緑/黄 | - | - | 14.5 | 17.3 | 33.0 | |||||
| - | - | - | 30010547 | 7G6 | 6C+緑/黄 | - | - | - | 18.8 | 28.6 | |||||
| - | - | 0011169 | 3023131 | 10mm2 /AWG8 | ~80/0.41 | 5.7 | 4G10 | 3C+緑/黄 | - | - | 16.5 | 19.5 | 61.0 | 1.91 | |
| - | - | 0011170 | - | 5G10 | 4C+緑/黄 | - | - | 18.4 | - | 45.7 | |||||
| - | - | 0011172 | 30010639 | 16mm2 /AWG6 | ~128/0.41 | 7.5 | 4G16 | 3C+緑/黄 | - | - | 22.1 | 24.7 | 82.0 | 1.21 | |
| - | - | 0011173 | - | 5G16 | 4C+緑/黄 | - | - | 24.3 | - | 61.5 | |||||
| - | - | 0011175 | 3023132 | 25mm2 /AWG4 | ~195/0.41 | 8.8 | 4G25 | 3C+緑/黄 | - | - | 25.2 | 28.7 | 108.0 | 0.78 | |
| - | - | 0011176 | - | 5G25 | 4C+緑/黄 | - | - | 28 | - | 81.0 | |||||
| - | - | 0011178 | 30010928 | 35mm2 /AWG2 | ~270/0.41 | 10 | 4G35 | 3C+緑/黄 | - | - | 28.1 | 32 | 135.0 | 0.554 | |
| - | - | 0011179 | - | 5G35 | 4C+緑/黄 | - | - | 31.5 | - | 101.2 | |||||
| - | - | 0011205 | 3026535 | 50mm2 /AWG1/0 | ~385/0.41 | 12.8 | 4G50 | 3C+緑/黄 | - | - | 35.7 | 39.7 | 168.0 | 0.386 | |
| - | - | 0011206 | 3025946 | 70mm2 /AWG2/0 | ~346/0.51 | 14.6 | 4G70 | 3C+緑/黄 | - | - | 43 | 44.8 | 207.0 | 0.272 | |
| - | - | 0011207 | 3025947 | 95mm2 /AWG4/0 | ~470/0.51 | 16.4 | 4G95 | 3C+緑/黄 | - | - | 47.2 | 50 | 250.0 | 0.206 | |
| - | - | 0011208 | 3026536 | 120mm2 /250kcmil | ~600/0.51 | 18 | 4G120 | 3C+緑/黄 | - | - | 51 | 55.4 | 292.0 | 0.161 | |
