アルミケーブルとは
施工に必要な工具などについて

らくらくアルミケーブル施工に必要な工具・作業手順
/各種盤への配線手順について

各種盤への配線手順

皮剥ぎブラッシング

1電動ドリルドライバーにアルミらくらくソケットをセット

2 ケーブルをセット

3皮剥ぎとブラッシングが一発完了

端子取り付け

4端子挿入 (コンパウンド塗布)

5端子圧着 / 圧縮接続

6圧着 / 圧縮完了

7防水処理 (自己融着テープ巻)

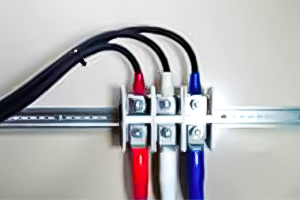

端子台へ接続

8端子台へ配線

9作業完了

拡張バーなどを使用して
ブレーカーへの直線接続も可能です

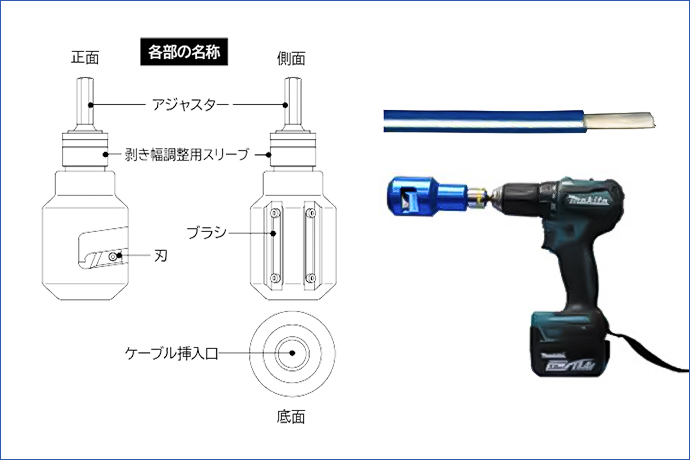

アルミらくらくソケット

らくらくアルミケーブルの皮剥ぎと同時に、アルミ導体ブラッシングが可能

低圧電力ケーブルの分岐接続に使用するカバータイプの接続キットです
簡単な作業で接続部の絶縁・防水・保護が短時間で行えます

仕様

適合ケーブルサイズ（mm²）	剥き幅（mm）
適合ケーブルサイズ（mm²）	アルミらくらくソケット	アルミらくらくソケットⅡ
38	25 ～ 48	25 ～ 45
60	25 ～ 40	30 ～ 65
100	35 ～ 50	35 ～ 70
150	35 ～ 50	40 ～ 70
200	45 ～ 60	55 ～ 85
250	70 ～ 85	65 ～ 100
325	75 ～ 90	65 ～ 105
400	75 ～ 90	65 ～ 110

皮剥ぎと導体ブラッシングが一発完了

特長

アルミらくらくソケットⅡはドリルドライバーでご使用いただけます。
最大トルクが 40N・m 以下となるものを選定下さい。
万が一、40N・m 以上の出力があるドライバーをご使用の場合にはゆっくりと回転させて、ケーブル導体にアルミらくらくソケットの刃が当たらないように注意してお使い下さい
マルチインパクトドライバーの場合には必ずドリルモードに切り替えてご使用ください
インパクトドライバーや電気ドリルに取り付けて使用しないでください
AL-IV には対応していません

マクセルイズミ（株）製工具対応表

電動油圧式工具
マクセルイズミ(株) S7G-M250R S7G-M250M/P/HREC-Li250M も使用可能

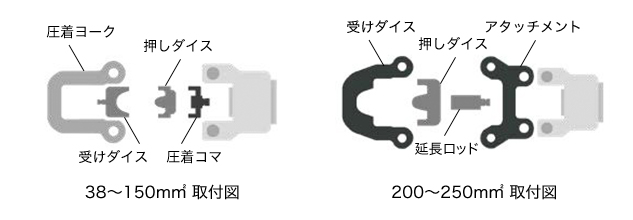

端子の種類	ケーブルサイズ	アルミ圧着端子	圧着ヨーク	受けダイス	押しダイス	圧着コマ	延長ロッド	アタッチメント
				アルミ圧着端子用ダイス
圧着		冨士端子工業(株)	冨士端子工業(株)	冨士端子工業(株)	冨士端子工業(株)	マクセルイズミ(株)製	冨士端子工業(株)製	冨士端子工業(株)製
	38mm²	AL38-8	DHLD38-150	AL38-DP （受けダイス＋押しダイスのセット販売）		PCE38-150 （受マクセルイズミ本体購入時付属品）	不要	不要
	60mm²	AL60-8		AL60-DP （受けダイス＋押しダイスのセット販売）
	100mm²	AL100-10		AL100-DP （受けダイス＋押しダイスのセット販売）
	150mm²	AL150-10		AL150-DP （受けダイス＋押しダイスのセット販売）
	200mm²	AL200-12	不要	AL200-D （単品販売）	AL200 AL250-P （単品販売）	不要	RIZ200-250	AIZ200-250
	250mm²	AL250-16	不要	AL250-D （単品販売）	AL200 AL250-P （単品販売）	不要	RIZ200-250	AIZ200-250

端子の種類	ケーブルサイズ	アルミ圧縮端子	ヘッド	ダイス
圧縮		米 Burndy 社製	マクセルイズミ(株)製	米 Burndy 社製
	38mm²	YA2CA1	200AT-410	U239
	60mm²	YA25A3		U25ART
	100mm²	YA28A1		U28ART
	150mm²	YA30A1		U30ART
	200mm²	YA31A1		U31ART
	250mm²	YA34A1		U34ART
	325mm²	YA36A1		U36ART
	400mm²	YA39A3		U39ART-2

種類：直線接続
ケーブルサイズ	アルミ圧着端子	ヘッド	ダイス
	米 Burndy 社製	マクセルイズミ（株）製	米 Burndy 社製
38mm²	YS2CA1	200AT-410	U239
60mm²	YS25A1		U25ART
100mm²	YS27A1		U27ART
150mm²	YS30A1		U30ART
200mm²	YS31A1		U31ART
250mm²	YS34A1		U34ART
325mm²	YS36A1		U36ART
400mm²	YS39A1		U39ART-2

種類：分岐接続
ケーブルサイズ	Ｈ型コネクター	ヘッド	ダイス
	米 Burndy 社製	マクセルイズミ（株）製	FEPS 社製
38mm²	H32-38	200AT-410	W-0,U-0
60mm²	H58-38		D-3,U-D3
100mm²	H95-38 H95-60		U-D3
150mm²	H200-60 H200-100		U-D3
200mm²	H200-60 H200-100		U-N
250mm²	H200-60 H200-100		D-N

（株）カクタス製工具対応表

電動油圧式工具
(株)カクタス EV-250DL EV-200 シリーズ/EV-250 シリーズも使用可能

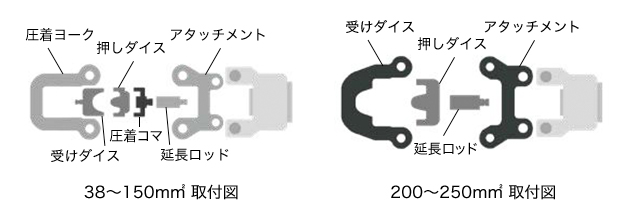

端子の種類	ケーブルサイズ	アルミ圧着端子	圧着ヨーク	受けダイス	押しダイス	圧着コマ	延長ロッド	アタッチメント
				アルミ圧着端子用ダイス
圧着		冨士端子工業(株)	冨士端子工業(株)	冨士端子工業(株)	冨士端子工業(株)	マクセルイズミ(株)製	冨士端子工業(株)製	冨士端子工業(株)製
	38mm²	AL38-8	DHLD38-150	AL38-DP （受けダイス＋押しダイスのセット販売）		PCE38-150 （マクセルイズミ本体購入時付属品、カクタスの場合は準備必要）	RCT38-250	ACT38-150
	60mm²	AL60-8		AL60-DP （受けダイス＋押しダイスのセット販売）
	100mm²	AL100-10		AL100-DP （受けダイス＋押しダイスのセット販売）
	150mm²	AL150-10		AL150-DP （受けダイス＋押しダイスのセット販売）
	200mm²	AL200-12	不要	AL200-D （単品販売）	AL200 AL250-P （単品販売）	不要		ACT200-250
	250mm²	AL250-16	不要	AL250-D （単品販売）	AL200 AL250-P （単品販売）	不要		ACT200-250

端子の種類	ケーブルサイズ	アルミ圧縮端子	ヘッド	ダイス
圧縮		米 Burndy 社製	(株) カクタス製	米 Burndy 社製
	38mm²	YA2CA1	ALC-40	U239
	60mm²	YA25A3		U25ART
	100mm²	YA28A1		U28ART
	150mm²	YA30A1		U30ART
	200mm²	YA31A1		U31ART
	250mm²	YA34A1		U34ART
	325mm²	YA36A1		U36ART
	400mm²	YA39A3		U39ART-2

種類：直線接続
ケーブルサイズ	アルミ圧着端子	ヘッド	ダイス
	米 Burndy 社製	(株) カクタス製	米 Burndy 社製
38mm²	YS2CA1	ALC-40	U239
60mm²	YS25A1		U25ART
100mm²	YS27A1		U27ART
150mm²	YS30A1		U30ART
200mm²	YS31A1		U31ART
250mm²	YS34A1		U34ART
325mm²	YS36A1		U36ART
400mm²	YS39A1		U39ART-2

種類：分岐接続
ケーブルサイズ	Ｈ型コネクター	ヘッド	ダイス
	米 Burndy 社製	(株) カクタス製	FEPS 社製
38mm²	H32-38	ALC-40	W-0,U-0
60mm²	H58-38		D-3,U-D3
100mm²	H95-38 H95-60		U-D3
