らくらくアルミケーブル専用関連部材

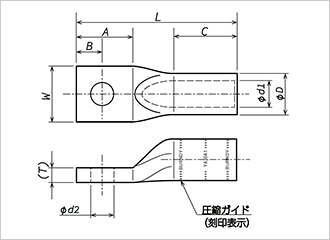

アルミ圧着端子（冨士端子工業株式会社製）
| ケーブルサイズ (mm²) |
型番 | 適用ボルト | 寸法（mm） | 圧着ガイド線/ダイス色 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | T | (A) | B | C | φD | φd1 | φd2 | （L） | ||||
| 38 | AL38-8 | M8 | 20 | 3.8 | 22 | 10 | 22 | 15 | 8.5 | 9 | 62.0 | 緑 |
| 60 | AL60-8 | M8 | 24 | 5.0 | 26 | 12 | 26 | 20 | 11.0 | 9 | 73.0 | 赤 |
| 100 | AL100-10 | M10 | 28 | 7.1 | 30 | 14 | 32 | 25 | 14.0 | 11 | 90.0 | 黒 |
| 150 | AL150-10 | M10 | 36 | 8.3 | 38 | 18 | 36 | 28 | 17.0 | 11 | 106.0 | 青 |
| 200 | AL200-12 | M12 | 41 | 8.6 | 42 | 16 | 43 | 32 | 19.7 | 14 | 119.5 | 橙 |
| 250 | AL250-16 | M16 | 45 | 10.8 | 45 | 20 | 54 | 36 | 22.0 | 17.5 | 137.5 | 紫 |

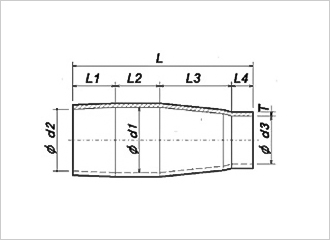

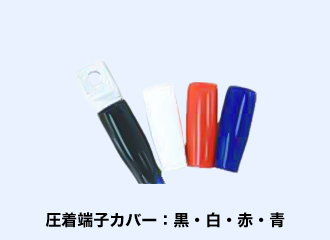

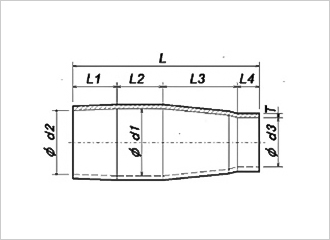

アルミ圧着端子カバー
| ケーブルサイズ (mm²) |
型番 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φd1 | φd2 | φd3 | L | L1 | L2 | L3 | L4 | T | ||
| 38 | ALTC38-※1 | 17.5 | 16.0 | 13.5 | 66 | 13 | 12 | 31 | 10 | 1.5 |
| 60 | ALTC60-※1 | 22.0 | 20.0 | 16.0 | 71 | 14 | 15 | 32 | 10 | 1.5 |
| 100 | ALTC100-※1 | 27.5 | 25.5 | 20.0 | 79 | 18 | 19 | 32 | 10 | 1.7 |
| 150 | ALTC150-※1 | 30.5 | 29.0 | 22.5 | 85 | 20 | 21 | 34 | 10 | 2.0 |
| 200 | ALTC200-※1 | 38.0 | 33.0 | 26.4 | 95 | 15 | 28 | 37 | 15 | 2.0 |
| 250 | ALTC250-※1 | 41.5 | 36.0 | 28.4 | 106 | 15 | 37 | 39 | 15 | 2.0 |
※1には色記号が入ります（赤=RD,白=WH,黒=K,青=BL)

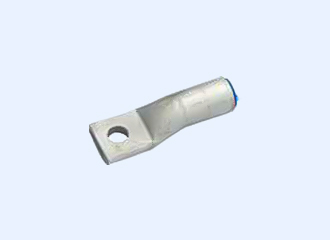

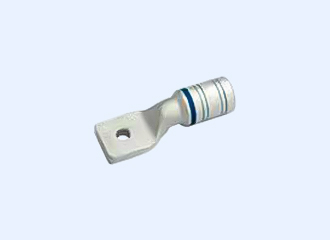

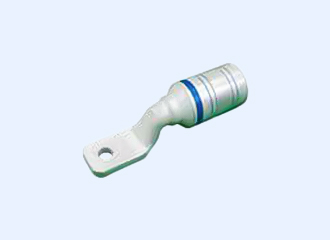

アルミ圧縮端子（Burndy 社製）
| ケーブルサイズ (mm²) |
型番 | 適用ボルト | 寸法（mm） | キャップ/ダイス色 | 圧縮回数 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | T | A | B | C | φD | φd1 | φd2 | L | |||||
| 38 | YA2CA1 | M8 | 22.4 | 3.8 | 22.4 | 10.4 | 28.4 | 13.5 | 7.8 | 9.7 | 63.5 | ピンク | 1 |
| 60 | YA25A3 | M10 | 20.8 | 5.3 | 30.0 | 16.0 | 26.7 | 15.2 | 9.8 | 11.2 | 67.8 | 黄褐色 | 1 |
| 100 | YA28A1 | M10 | 29.7 | 7.6 | 30.0 | 11.2 | 35.3 | 21.6 | 14.0 | 11.2 | 91.0 | 白 | 2 |
| 150 | YA30A1 | M12 | 35.1 | 9.1 | 34.8 | 16.0 | 38.9 | 25.7 | 16.5 | 14.2 | 99.1 | 青 | 2 |
| 200 | YA31A1 | M12 | 38.6 | 9.9 | 34.8 | 16.0 | 47 | 28.2 | 18.3 | 14.2 | 110.0 | 茶 | 2 |
| 250 | YA34A1 | M16 | 45.7 | 11.7 | 48.5 | 22.4 | 59.4 | 33.5 | 21.7 | 17.5 | 141.2 | ピンク | 4 |
| 325 | YA36A1 | M16 | 50.0 | 13.2 | 47.8 | 22.4 | 62.7 | 36.7 | 23.4 | 17.5 | 147.8 | 黒 | 4 |
| 400 | YA39A3 | M16 | 52.1 | 10.9 | 47.8 | 22.4 | 62.5 | 37.1 | 26.2 | 17.5 | 147.3 | 黄 | 4 |
ダイス、ヘッドなど、専門工具が必要です

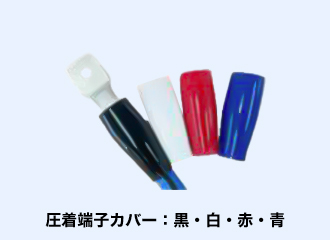

アルミ圧着端子カバー
| ケーブルサイズ (mm²) |
型番 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φd1 | φd2 | φd3 | L | L1 | L2 | L3 | L4 | T | ||
| 38 | ALTC38-※1 | 17.5 | 16 | 13.5 | 66 | 13 | 12 | 31 | 10 | 1.5 |
| 60 | AL60※2-SC | 19.0 | 17.5 | 16.0 | 70 | 30 | 20 | 10 | 10 | 1.5 |
| 100 | AL100※2-SC | 24.0 | 22 | 20.0 | 80 | 20 | 25 | 25 | 10 | 2.0 |
| 150 | AL150※2-SC | 28.0 | 26 | 22.5 | 85 | 10 | 40 | 25 | 10 | 2.0 |
| 200 | AL200※2-SC | 30.5 | 28 | 26.0 | 90 | 40 | 20 | 20 | 10 | 2.0 |
| 250 | AL250※2-SC | 36.0 | 33 | 30.0 | 130 | 40 | 30 | 20 | 10 | 2.0 |
| 325/400 | AL325/400※2-SC | 40.0 | 37 | 33.0 | 145 | 50 | 40 | 40 | 15 | 2.0 |
※1には色記号が入ります（赤=RD,白=WH,黒=K,青=BL)
※2には色記号が入ります（赤=R,白=S,黒=K,青=R)
らくらくアルミケーブル用バイメタル端子

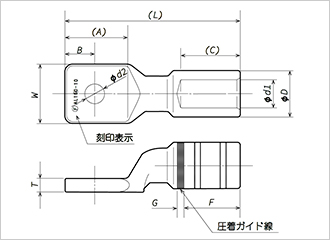

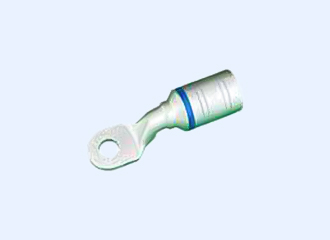

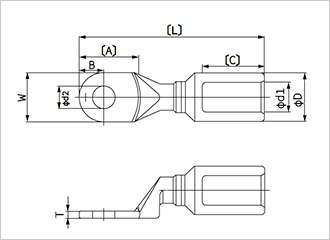

R型バイメタル圧着端子（冨士端子工業株式会社製）
| ケーブルサイズ (mm²) |
型番 | 適用ボルト | 寸法（mm） | 圧着ガイド線/ダイス色 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | T | (A) | B | C | φD | φd1 | φd2 | (L) | ||||
| 60 | BMR60-10 | M10 | 22.0 | 3.0 | 25.0 | 11.0 | 26 | 20 | 11.0 | 11.0 | 81.0 | 赤 |
| 100 | BMR100-10 | M10 | 22.0 | 3.0 | 25.0 | 11.0 | 32 | 25 | 14.0 | 11.0 | 87.0 | 黒 |
| 150 | BMR150-12 | M12 | 28.5 | 4.0 | 34.3 | 14.3 | 36 | 28 | 17.0 | 13.0 | 107.0 | 青 |
| 200 | BMR200-12 | M12 | 36.0 | 4.6 | 41.0 | 18.0 | 43 | 32 | 19.7 | 13.0 | 133.0 | 橙 |
| 250 | BMR250-16 | M16 | 36.0 | 4.6 | 41.0 | 18.0 | 54 | 36 | 22.0 | 17.5 | 145.0 | 紫 |

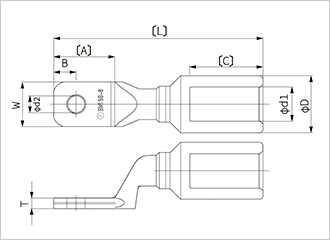

CB型バイメタル圧着端子（冨士端子工業株式会社製）
| ケーブルサイズ (mm²) |
型番 | 適用ボルト | 寸法（mm） | 圧着ガイド線/ダイス色 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | T | (A) | B | C | φD | φd1 | φd2 | (L) | ||||
| 100 | BM100-8 | M8 | 16 | 4.2 | 22.0 | 8.0 | 32 | 25 | 14.0 | 8.4 | 88.0 | 黒 |
| 150 | BM150-8 | M8 | 22 | 5.2 | 30.0 | 11.0 | 36 | 28 | 17.0 | 8.4 | 103.5 | 青 |
| 200 | BM200-12 | M12 | 25 | 6.7 | 32.5 | 12.5 | 43 | 32 | 19.7 | 13.0 | 121.0 | 橙 |
| 250 | BM250-12 | M12 | 25 | 6.7 | 32.5 | 12.5 | 54 | 36 | 22.0 | 13.0 | 135.5 | 紫 |
注意事項
1. 押しダイス、受けダイスおよびアタッチメント等、専用工具が必要です。
工具はアルミ圧着端子と同様のものを選定してください。
2. 羽子板部はケーブルサイズに対して１サイズダウンの形状寸法法ですが、導体圧着部は使用するケーブルサイズの形状寸法法となっております。
ご使用の際は、相間の離隔距離が確保されていることをご確認ください。

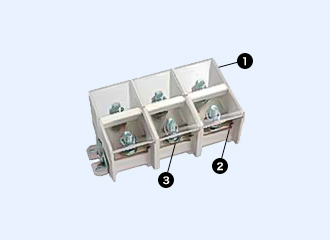

アルミ端子台
不二電機工業株式会社製
- 側板
- 導電板（アルミ合金）
- ボルト／ナット
推奨締め付けトルク
（アルミ圧着端子、アルミ圧縮端子）
| ボルトサイズ | N・m |
|---|---|
| M8 | 11.3 |
| M10 | 22.6 |
| M12 | 45.1 |
| M16 | 67.7 |
従来端子台との比較
| 項目 | 従来端子台 | アルミ端子台 | |
|---|---|---|---|
| 寸法・形状 | ― | 従来端子台と同じ | |
| 重量比 | 100 | 80 | |
| 構成部材 | 側板 | 変性 PPE（黒） | 変性 PPE（白） |
| 導電板 | 真ちゅう （ニッケルめっき） |
アルミ合金 （ニッケルめっき） |
|
| ボルト・ナット | 鉄 （亜鉛めっき） |
鉄 （亜鉛めっき） |
|
| 対応取付レール | DIN レール | DIN レール | |
仕様（定格・性能）
| 内容 | 形式 | 定格通電電流 (A) |
電線最大サイズ (mm²) |
ボルトサイズ | 定格絶縁電圧 | 商用周波耐電圧 | インパルス耐電圧 | 使用周囲温度 |
|---|---|---|---|---|---|---|---|---|
| アルミ端子台 スタッド式TX-GA |
TXS-60LGA | 175 | 60 | M8 | 600V | AC2,500V / 1分間 | 7.4kV / 各3回 (1.2/50μs) | -25℃～+50℃ |
| TXS-100GA | 240 | 100 | M10 | -25℃～+50℃ | ||||
| TXS-150GA | 310 | 150 | M10 | -25℃～+50℃ | ||||
| TXS-200GA | 370 | 200 | M12 | -25℃～+50℃ | ||||
| TXS-325GA | 575 | 400 | M16 | -25℃～+50℃ |
寸法
| 形式 (3極品) | 寸法（mm） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | P1 | P2 | A | B | C | D | E | F | G | H | I | J | |
| TXS-60LGA × 3 | 130 | 118 | 114 | 94 | 27.0 | 29 | 29 | 80 | 62 | 36 | 16.7 | 27 | 31 |
| TXS-100GA × 3 | 150 | 138 | 124 | 114 | 32.0 | 38 | 38 | 100 | 69 | 44 | 13.5 | 26 | 36 |
| TXS-150GA × 3 | 174 | 162 | 158 | 138 | 40.0 | 46 | 46 | 100 | 74 | 44 | 13.5 | 26 | 36 |
| TXS-200GA × 3 | 207 | 195 | 191 | 171 | 50.4 | 57 | 57 | 100 | 83 | 45 | 15.5 | 31 | 41 |
| TXS-325GA × 3 | 231 | 219 | 215 | 195 | 55.0 | 65 | 65 | 110 | 92 | 60 | 16.0 | 36 | 44 |
アルミ端子台を使用するメリット
接点をアルミで統一すると以下のメリットが得られます
- 電食リスクの軽減
- 接触不良リスクの軽減（線膨張係数を合わせる）
- 軽量化
アルミ端子・アルミ端子台組み合わせ
組み合わせ
| らくらくアルミケーブル | らくらくアルミケーブル 専用端子 |
アルミ端子台 | ||||
|---|---|---|---|---|---|---|
| AL-CVT （mm²） |
許容電流 （A） |
型番 | メーカー | 端子台型番 | 端子台許容電流 （A） |
|
| 圧着 | 38 | 120 | AL38-8 | 富士端子工業 （圧着端子） |
TXS-60LGA | 175 |
| 60 | 160 | AL60-8 | TXS-60LGA | 175 | ||
| 100 | 225 | AL100-10 | TXS-100GA | 240 | ||
| 150 | 295 | AL150-10 | TXS-150GA | 310 | ||
| 200 | 365 | AL200-12 | TXS-200GA | 370 | ||
| 250 | 420 | AL250-16 | TXS-325GA | 575 | ||
| 圧縮 | 38 | 120 | YA2CA1 | Burndy社 （圧縮端子） |
TXS-60LGA | 175 |
| 60 | 160 | YA25A3 | TXS-100GA | 240 | ||
| 100 | 225 | YA28A1 | TXS-150GA | 310 | ||
| 150 | 295 | YA30A1 | TXS-200GA | 370 | ||
| 200 | 365 | YA31A1 | TXS-200GA | 370 | ||
| 250 | 420 | YA34A1 | TXS-325GA | 575 | ||
| 325 | 500 | YA36A1 | TXS-325GA | 575 | ||
| 400 | 575 | YA39A3 | TXS-325GA | 575 | ||
| らくらくアルミケーブル | らくらくアルミケーブル 専用バイメタル圧着端子 |
端子台 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 端子台(黄銅板) TXS 形 |
アルミ端子台 TXS-GA 形 |
メーカー | ||||||||
| AL-CVT （mm²） |
許容電流 （A） |
型番 | メーカー | 型番* | ボルト | 許容電流 （A） |
型番* | ボルト | 許容電流 （A） |
|
| 60 | 160 | BMR60-10 | 富士端子工業 株式会社 |
TXS-100G × 3 | M10 | 250 | TXS-100GA × 3 | M10 | 240 | 不二電機工業 株式会社 |
| 100 | 225 | BMR100-10 | TXS-100G × 3 | M10 | 250 | TXS-100GA × 3 | M10 | 240 | ||
| 150 | 295 | BMR150-12 | TXS-200G × 3 | M12 | 400 | TXS-150GA × 3 | M12 | 310 | ||
| 200 | 365 | BMR200-12 | TXS-200G × 3 | M12 | 400 | TXS-200GA × 3 | M12 | 370 | ||
| 250 | 420 | BMR250-16 | TXS-325G × 3 | M16 | 660 | TXS-325GA × 3 | M16 | 575 | ||
※端子台の型番は3 極品を記載
