アルミ絶縁電線（接地線用）
AL-IV
関連法規：
内線規程、電気設備の技術基準の解釈
電気用品の技術基準の解釈-
構成
- 導 体：硬アルミニウムより線
- 絶縁体：ビニル（緑）
許容曲げ半径：8D 以上
構造
| 導体（アルミ） | 絶縁体厚さ (mm) | 仕上外径 (約mm) | 概算質量（参考値）(kg/km) | 電気特性 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 電線サイズ (mm²) | 形状 | 外径 (mm) | 最大導体抵抗 20℃ (Ω/km) | 試験電圧 (V・1分) | 最小絶縁抵抗 20℃ (MΩ・km) | 最小絶縁抵抗 60℃ (MΩ・km) | |||
| 38 | 円形圧縮 | 7.3 | 1.8 | 11.0 | 195 | 0.789 | 2500 | 40 | 0.1 |
| 60 | 円形圧縮 | 9.3 | 1.8 | 13.0 | 270 | 0.500 | 2500 | 30 | 0.07 |
| 100 | 円形圧縮 | 12.0 | 2.0 | 16.0 | 420 | 0.300 | 2500 | 30 | 0.07 |
| 150 | 円形圧縮 | 14.7 | 2.2 | 19.5 | 605 | 0.200 | 3000 | 20 | 0.05 |
| 200 | 円形圧縮 | 17.0 | 2.4 | 22.0 | 785 | 0.150 | 3000 | 20 | 0.05 |
| 250 | 円形圧縮 | 19.0 | 2.4 | 24.0 | 950 | 0.121 | 3000 | 20 | 0.05 |
| 325 | 円形圧縮 | 21.7 | 2.6 | 27.0 | 1200 | 0.093 | 3500 | 20 | 0.05 |
| 400 | 円形圧縮 | 24.1 | 2.6 | 30.0 | 1430 | 0.076 | 3500 | 20 | 0.05 |
電気仕様比較
| 銅導体電線（600V Cu-IV） | アルミ導体電線（600V AL-IV） | ||||||
|---|---|---|---|---|---|---|---|
| 電線サイズ (mm²) | 電線外径(約mm) | 概算質量(kg/km) | 地絡時許容電流※(A) | 電線サイズ(mm²) | 電線外径(約mm) | 概算質量(kg/km) | 地絡時許容電流※(A) |
| 22 | 9.2 | 265 | 1920 | 38 | 11 | 195 | 2205 |
| 38 | 11.5 | 430 | 3285 | 60 | 13 | 270 | 3480 |
| 60 | 14 | 680 | 5235 | 100 | 16 | 420 | 5795 |
| 100 | 17 | 1070 | 8750 | 150 | 19.5 | 605 | 8680 |
| 150 | 21 | 1600 | 13195 | 200 | 22 | 785 | 11545 |
| 200 | 23 | 2030 | 17170 | 250 | 24 | 950 | 14325 |
| 250 | 26 | 2600 | 21560 | 400 | 30 | 1430 | 22610 |
| ※ JIS 0168-1:2016 に基づく（地路電流の持続時間t=1〔秒〕、基底温度40℃、導体最高許容温度90℃） | |||||||
通電容量を合わせるために、銅導体電線よりも１サイズ大きいサイズを選定して下さい
※銅導体電線100mm² 以上は２サイズ大きいサイズを選定
関連法規・規格
| 関連法規 | 適用条項 | 認証 |
|---|---|---|
| 内線規程電設日電機 | 1350節 接地 | ― |
| 電気設備の技術基準の解釈 | 第5条〈絶縁電線〉第2項 | 準拠（認証制度なし） |
| 電気用品の技術基準の解釈 | 別表第一 1項（2）絶縁電線 | 取得済み |
※対象品は、表の法規に係る技術基準に基づき製品化しています
| 規格 No. | 規格名 | 規定内容 |
|---|---|---|
| JCS 4348 | 600V アルミ導体架橋ポリエチレンケーブル | 600V アルミ導体 CV ケーブルの製品規格 本規格で定められている導体を引用している |
| JIS C 3307 | 600V ビニル絶縁電線 | 銅導体 IV を規定している規格 導体抵抗及び仕上外径以外において引用している（アルミ導体は規定されていない） |
| JIS C 3005 | ゴム・プラスチック絶縁電線試験方法 | 電線の試験方法に関する規格 JIS C 3307、JCS 4348 のいずれかの試験方法を引用している |
※対象品は、表の法規に係る技術基準に基づき製品化しています
構造比較
導体に円形圧縮構成のアルミ導体を使用したIVです
| 項目 | 現行品 （Cu-IV） |
らくらくアルミケーブル （AL-IV） |
|
| 構成材料 | 導体材質 | 軟銅線 | 硬アルミ線* |
|---|---|---|---|
| 導体構造 | 円形圧縮 | 円形圧縮（特殊構成） | |
| 絶縁体 | ビニル（緑色） | ビニル（緑色） |
※アルミ導体用端子のみ使用可能
識別
接地線用途であるため、被覆は緑色となりますが、アルミ導体であることが識別できるように被覆上に「アルミ」の表記をしています

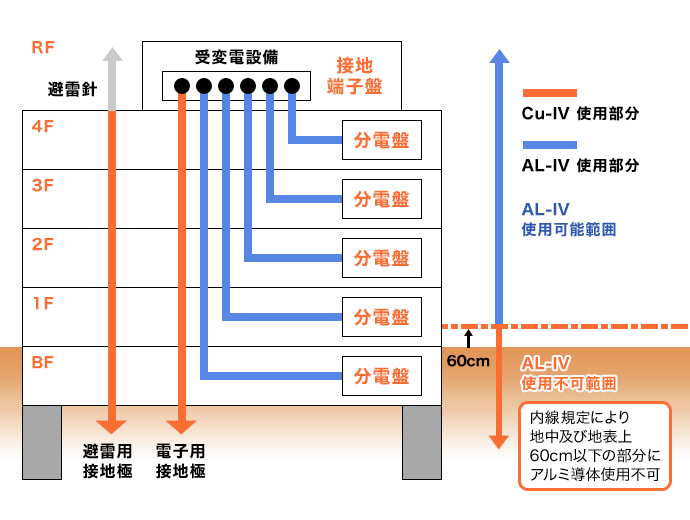

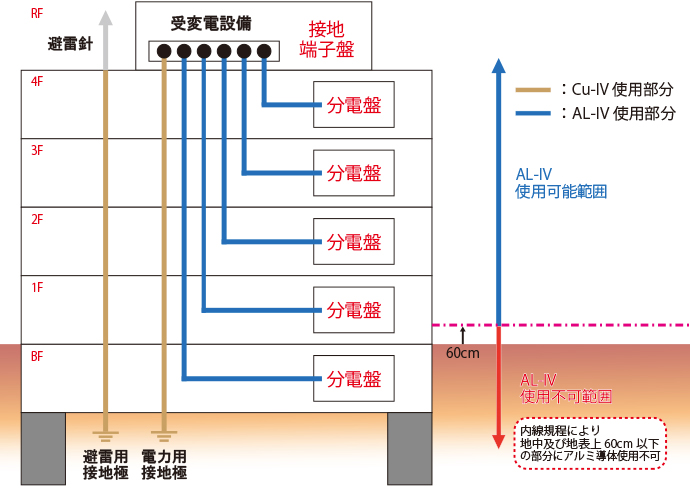

使用可能範囲
電力用接地の接地端子盤～分電盤間で AL-IV が使用可能です
AL-IV の直線•分岐接続を行うことはできません
AL-IV は地中および接地極から地表上 60cm 以下の部分、湿ったコンクリート、石材、レンガに接する部分または腐食性ガスもしくは溶液の発散する場所ではご使用できません（内線規程による）
