ハイブリッドケーブル
ハイブリッドBH
幹線にらくらくアルミケーブルを採用した分岐付ケーブルです。分岐線、幹線端末部に銅導体CVT(Cu-CVT) ケーブルがあらかじめ接続されているので、配線設備への接続作業を従来通りの方法で行うことが出来ます。
アルミ導体と銅導体との接続部は品質管理の行き届いた工場で加工されており、ケーブルシースと一体となったモールド構造なので、高い防水、気密を有します。
アルミの軽さと、銅の作業性を融合させた " 超軽量 " ビル用ハーネスケーブルとして、ビル、マンション、ホテルなどの低圧幹線に多数採用されています。
| 型番 | 主線 AL-CVT | 主線 Cu-CVT | 分岐線 Cu-CVT | ||
|---|---|---|---|---|---|
| 幹線・補線 (mm2) |
幹線・補線 (mm2) |
片分岐 (mm2) |
Ｋ分岐 (mm2) |
２本分岐 (mm2) |
|
| AL-1 型 | 60 | 38 | 8～ 22 | 8、 14 | 8、 14 |
| AL-1 型 | 100 | 60 | 8～ 38 | 8、 14 | 8、 14 |
| AL-2 型 | 150 | 100 | 14 ～ 60 | 14、 22 | 14、 22 |
| AL-3 型 | 200 | 150 | 14 ～ 100 | 14 | |
| AL-4 型 | 250 | 150/200 | 14 ～ 100 | ||

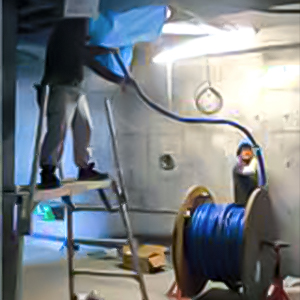

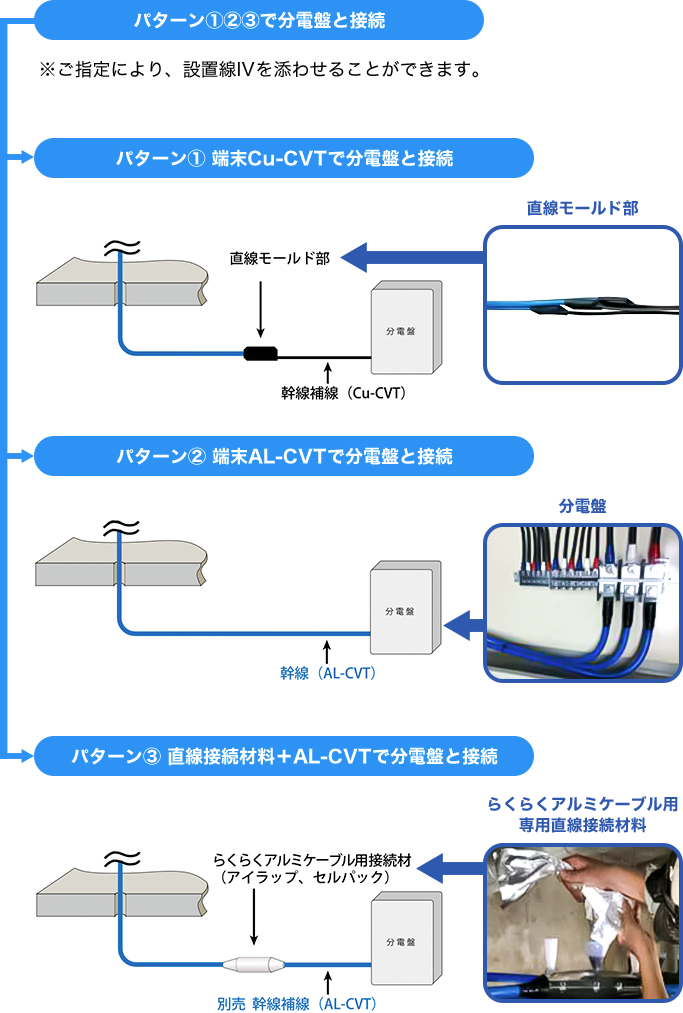

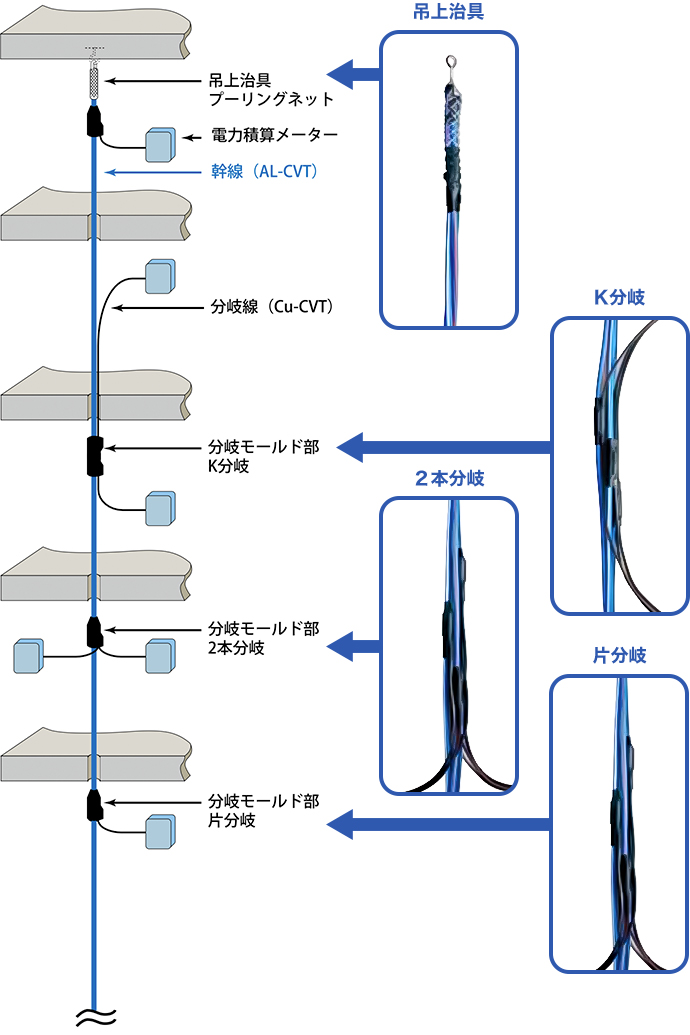

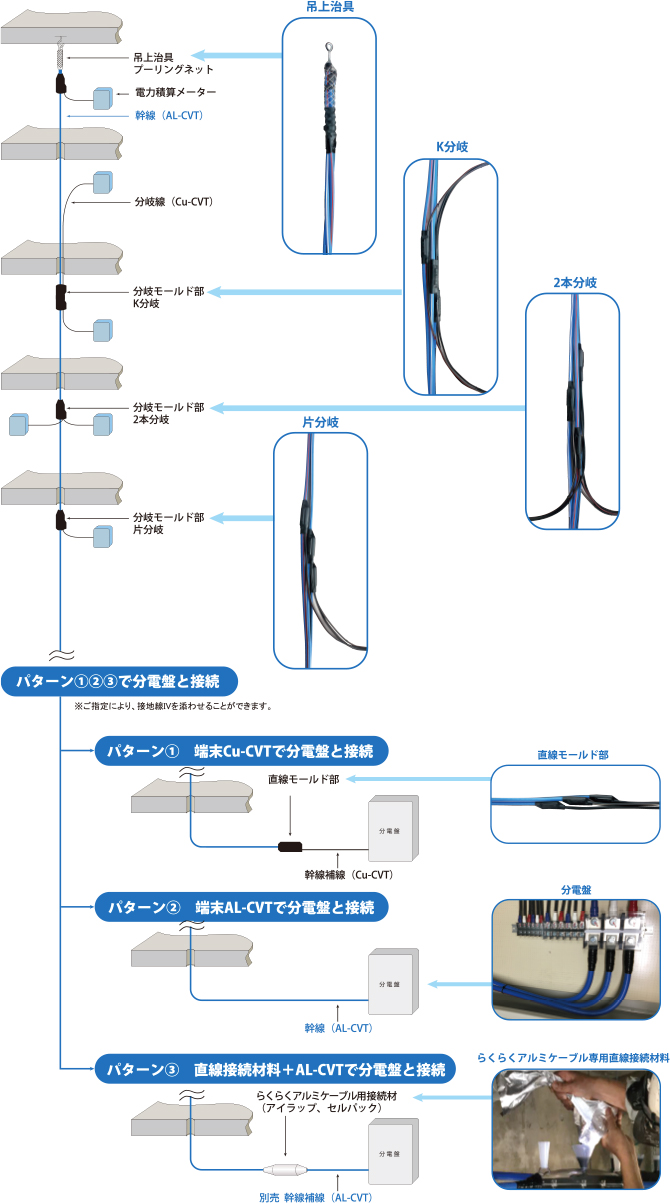

構成

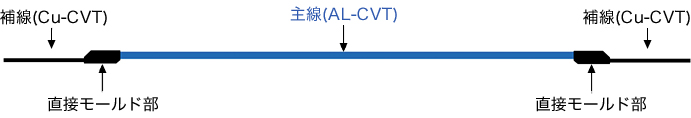

ハイブリッドCVT
主線にらくらくアルミケーブルを採用し、両端または片端に補線として銅導体CVT ケーブルを接続したケーブルです。アルミ導体と銅導体のハイブリッド構造により、機器との接続作業を従来通りの方法で行うことができます。工場、太陽光発電所、レジャー施設、仮設工事などに多数採用されています。
構成
ハイブリッドCVT 適用ケーブルサイズ
| 型番 | 主線（ AL-CVT） | 補線（Cu-CVT） | ||
|---|---|---|---|---|
| ケーブルサイズ (mm2) |
長さ （m） |
ケーブルサイズ (mm2) |
長さ （m） |
|
| HB-CVT 38-60 | 60 | 30m 以上※ | 38 | 1～ 5m |
| HB-CVT 60-100 | 100 | 60 | ||
| HB-CVT 100-150 | 150 | 100 | ||
| HB-CVT 150-200 | 200 | 150 | ||
| HB-CVT 150-250 | 250 | 150 | ||
| HB-CVT 200-250 | 250 | 200 | ||
| HB-CVT 200-325 | 325 | 200 | ||
| HB-CVT 250-325 | 325 | 250 | ||
