SC-AQUA MARINEX CABLE SERIES
エスシーアクア マリネックス ケーブル シリーズ
SOMMER CABLE
ゾマーケーブル
1999年、クラシック音楽家であるFriedhelm Sommerと仲間の音楽家Rainer Blanckによりドイツで設立されたSOMMER CABLE （ゾマー ケーブル） 。今日ではヨーロッパでトップシェアを占める、ケーブル専門のメーカーとして知られています。
SOMMER CABLEが製造するケーブルは、オーディオやビデオ、放送、スタジオ用をはじめ、高品質なものばかり。その品質が認められ、今では世界100カ国以上の国々で採用されています。
橋本興産では、SOMMER CABLEの水中用ケーブル・AQUAシリーズを販売しています。
SC-AQUA MARINEX ケーブルシリーズとは
エスシー アクア マリネックス ケーブル シリーズ
SC-AQUA MARINEXケーブルシリーズなら、水中や水気の多い環境でオーディオやネットワーク、光ファイバーケーブルを半永久的に設置することができます。
AQUAと名付けられたケーブルは最大水圧20バールに耐えられる防水性を備え、塩水耐久性のPURジャケットと保護バンドにより、水中での半永久的な布設が可能。AQAシリーズのジャケットは独自の多層構造のため、水の浸入を完全に防ぎます。
【 製品の特徴 】
- １）塩水と淡水に耐性のあるアウタージャケット
- ２）ハロゲンフリーの難燃性
- ３）UV・微生物耐性あり
- ４）砂の付着を防止し、手入れが簡単
- ５）水圧に耐える特殊内部構造
- ６）従来のマリンケーブルよりコスト効率が良い
【 用途例 】
- ・親水公園 ・噴水や公園施設 ・スポーツ競技場 ・造船 ・水中写真の撮影
- ・水中やボートの監視ビデオ ・養魚場や孵化場 ・サウナ
- ・スイミングプールや温泉 ・トンネル建設 ・アウトドア ・アミューズメントパーク

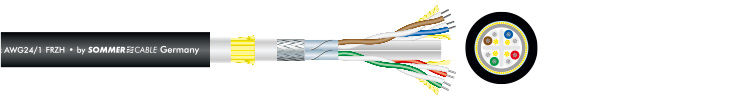

cat6ケーブル SC-AQUA MARINEX CAT.6 PUR-SR
エスシー アクア マリネックス カテゴリー6 ピーユーアール・エスアール
水中とモバイルで使用できるのがSC-AQUA MARINEX CAT.6 PUR-SRです。視覚効果のコントロール、ダイプセッションでのリアルタイムデータ転送、堆積物工学におけるコンピューターリンク、養殖業やトンネル建設における伝送ケーブルなど、様々な用途でご使用いただけます。船舶やボートへの高級設備の設置、PA事業や中継車でもお使いいただけます。
【 製品の特徴 】
- １）使用環境温度 −45℃〜＋90℃
- ２）塩水と淡水に耐性のあるアウタージャケット
- ３）吸水・圧水補正保護バンディングによる防水対策
- ４）UV・微生物耐性あり
【 用途例 】
- ・半永久的な布設（最大水深50mまで）※仮設の場合は200mまで可能
- ・沿岸周辺・造船関連での使用と布設
- ・水を使うレジャー施設での屋内および屋外布設
＜製品仕様＞
| 構造 | 4×2×0.51mm² |
|---|---|
| シース材質/直径 | PUR-SR/8.3mm |
| AWG | 24/1 |
| 導体構成/断面積 | 1×0.51mm² |
| 絶縁体 | HDPE |
| シールド | Copper brading, thin-plated ＋ AL/PT-foil ＋special protective banding |
| シールド率 | 100% |
| 使用可能環境温度 | -45℃〜+90℃ |
| 最大耐水圧 | 10bars |
| 最大水深 | 100m |
| 重量/m | 59g |
| 適合プラグ | RJ45C6XL,RJ45C6XL-A, NE8MX6,M12-8MC-C6A |
＜電気特性＞
| サージインピーダンス | 100Ω（±15Ω） |
|---|---|
| 最長延長距離（10Gbit） | 60m |
| 線間（芯-芯） | 40pF/m |
| 絶縁抵抗 | >5GΩ/km |
| 波形短縮率 | 0.68 |
| 最大延長距離 | 90m（CAT.5e） |
| 最大ディレイ/100m | 450ns@100MHz |
| 最大ディレイ/100m 減衰量/100m（20℃） |
30ns@100MHz |
| 1MHz:2.8dB | |
| 16MHz:8.5dB | |
| 100MHz:19.9dB | |
| 150MHz:24.9dB | |
| 200MHz:29.1dB 250MHz:33.0dB |

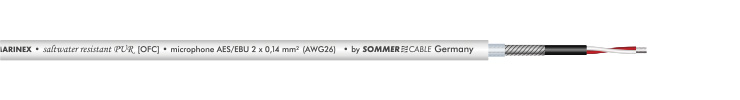

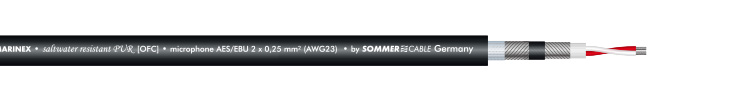

マイクロケーブル SC-AQUA MARINEX MIKRO
エスシー アクア マリネックス マイクロ
SC-AQUA MARINEX microphone cableは、アクアパークなど濡れる場所において、優れたアナログ／デジタル信号の伝送を可能にします。大きな水圧にも耐え、機械的応力や電気的干渉を最小限に抑えるためにワイヤーを内部で安定化し、高密度二重編組シールドを施しています。従来のPVCケーブルより少し硬さはあるものの、耐久性を大幅に高めています。
【 製品の特徴 】
- １）使用温度範囲 −40℃〜＋80℃
- ２）塩水と淡水に耐性のあるアウタージャケット
- ３）吸水・圧水補正保護バンディングによる防水対策
- ４）UV・微生物耐性あり
【 用途例 】
- ・半永久的な布設（MIKRO25の最大水深は50m・ MIKRO14は20m）
- ・沿岸周辺・造船関連での使用と布設
- ・水を使うレジャー施設での屋内および屋外布設
＜製品仕様＞
| MIKRO14 | MIKRO25 | |
|---|---|---|
| シース材質/直径 | PUR-SR/4.6mm | PUR-SR 7.2mm |
| AWG | 26 | 23 |
| 導体構成/断面積 | 2×0.14m㎡ | 2×0.25m㎡ |
| より線 | 18×0.10mm | 32×0.10mm |
| 絶縁体 | PVC1.1mm | PUR1.6mm |
| シールド | copper spiral ＋ special protective banding | |
| シールド率 | 95% | 95% |
| 使用可能環境温度 | -40℃〜+80℃ | -40℃〜+80℃ |
| 最大耐水圧 | 2bars | 5bars |
| 最大水深 | 20m | 50m |
| 重量/m | 30g | 60g |
＜電気特性＞
| MIKRO14 | MIKRO25 | |
|---|---|---|
| 線間（芯-芯） | 65pF/m | 50pF/m |
| 線間（芯-シールド） | 190pF/m | 190pF/m |
| 導体抵抗（芯） | 141Ω/km | 78Ω/km |
| 導体抵抗（シールド） | 29.1Ω/km | 29.1Ω/km |
| 絶縁抵抗 | 1GΩ/km | 1GΩ/km |
| サージインピーダンス | 110Ω±3% | 110Ω±3% |

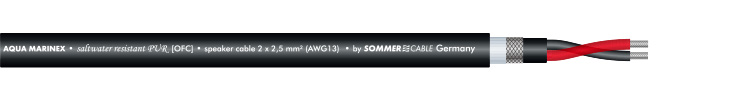

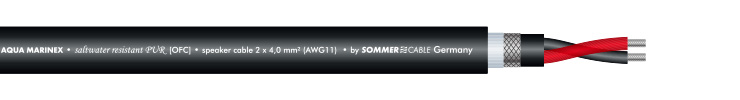

スピーカーケーブル SC-AQUA MARINEX SPEAKER 225・240
エスシー アクア マリネックス スピーカー 225・240
SC-AQUA MARINEX スピーカーケーブルは、水中で半永久的に使用することが可能です。テーマパークやアミューズメント施設向けに開発されましたが、悪天候の下で開催される屋外の各種イベントでも大活躍しています。
ワイヤーリードを内部で補強するとともに、細かい網目の銅編組織包み込んでいるため、高い水圧や機械的な歪み、電気的な干渉にもよく耐えることができます。
【 製品の特徴 】
- １）使用温度範囲 −40℃〜＋80℃
- ２）塩水と淡水に耐性のあるアウタージャケット
- ３）吸水・圧水補正保護バンディングによる防水対策
- ４）UV・微生物耐性あり
【 用途例 】
- ・半永久的な布設（最大水深50mまで）※仮設の場合は200mまで可能
- ・沿岸周辺・造船関連での使用と布設
- ・水を使うレジャー施設での屋内および屋外布設
- ・テーマパークやアクアパークでの水中音の強化
＜製品仕様＞
| SPEAKER225 | SPEAKER240 | |
|---|---|---|
| シース材質/直径 | PUR-SR/8.2mm | PUR-SR 11.2mm |
| AWG | 13 | 11 |
| 導体構成/断面積 | 2×2.5m㎡ | 2×4.0m㎡ |
| より線 | 142×0.15mm | 224×0.15mm |
| 絶縁体 | PO2.6mm | PO3.8mm |
| シールド | copper spiral ＋ special protective banding | |
| シールド率 | 85% | 85% |
| 使用可能環境温度 | -40℃〜+80℃ | -40℃〜+80℃ |
| 最大耐水圧 | 5bars | 5bars |
| 最大水深 | 50m | 50m |
| 重量/m | 117g | 178g |
＜電気特性＞
| SPEAKER225 | SPEAKER240 | |
|---|---|---|
| 線間（芯-芯） | 90pF/m | 80pF/m |
| 導体抵抗（芯） | <8.21Ω/km | <5.09Ω/km |
| 導体抵抗（シールド） | 16.2Ω/km | 8.1Ω/km |
| 絶縁抵抗 | >1GΩ/km | >1GΩ/km |

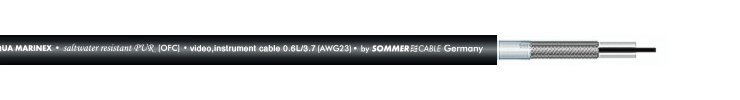

ビデオケーブル SC-AQUA MARINEX VIDEO AWG23（0.024“）
エスシー アクア マリネックス ビデオ
SC-AQUA MARINEX VIDEO AWG23 ビデオケーブルは、ボートや船舶などでオーディオコンポーネントやビデオ監視モニターなどの接続用として使われています。
黒色のUV耐性ジャケットを採用しているため、壁面塗料で塗装してもケーブルの機能性などに影響はありません。
【 製品の特徴 】
- １）使用温度範囲 −40℃〜＋80℃
- ２）堅牢なアウタージャケットと内部構造（PE絶縁）
- ３）UV・微生物耐性あり
【 用途例 】
- ・半永久的な布設（最大水深50mまで）※仮設の場合は200mまで可能
- ・造船やトンネル、スポーツ競技場における半永久的な布設
- ・オーディオシグナル伝送用の高品質フォノ／オーディオライン
＜製品仕様＞
| シース材質/直径 | PUR-SR/6.4mm |
|---|---|
| AWG | 23 |
| 導体構成/断面積 | 0.22mm²〜φ0.6mm |
| より線 | 7×0.20mm |
| 絶縁体 | PO3.3mm |
| シールド | copper spiral ＋ special protective banding |
| シールド率 | 90% |
| 使用可能環境温度 | -40℃〜+80℃ |
| 最大耐水圧 | 5bars |
| 最大水深 | 50m |
| 重量/m | 51g |
| 適合プラグ | BNC59,BNC0.6/3.7, NBNC75BLP7 |
＜電気特性＞
| サージインピーダンス | 75Ω±3% |
|---|---|
| 線間（芯-シールド） | 70pF/m |
| 導体抵抗（芯） | 89Ω/km |
| 導体抵抗（シールド） | 12.5Ω/km |
| 速度係数 | 0.66 |
| 減衰量/100m（20℃） | 100MHz: 11.2dB |
| 200MHz: 16.1dB | |
| 500MHz: 24.9dB | |
| 800MHz: 34.8dB | |
| 1000MHz: 39.4dB |

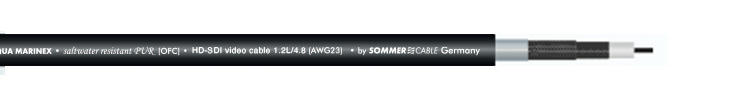

ビデオケーブル SC-AQUA MARINEX VIDEO AWG18（0.042“）
エスシー アクア マリネックス ビデオ
水中で安全に深海信号をビデオ信号に伝送することができます。 VIDEO AWG23とVIDEO AWG18はHD-SDIの新しいバージョンです。ガスが注入された絶縁体や二重シールドを搭載することで、高解像度のフルHD画像フォーマットを長距離に渡り伝送。
水中微生物や水圧が問題となる水深50mでの半永久的な設置を目的に設計されています。また、楽器やオーディオ周波数のフォノケーブルとしても使用可能。黒色UV耐性のあるアウタージャケットを装着することで、標準塗装に上塗りをしても、ケーブルの機能性に影響が出ることはありません。
【 製品の特徴 】
- １）堅牢なアウタージャケットと銅編組シールド
- ２）リール巻きでの使用／高耐屈曲性
- ３）特別なHD-PURジャケットによるコールドフレキシブル
- ４）機械的かつ電子的に妥協のない品質
- ５）ハロゲンフリー
【 用途例 】
- ・造船やトンネル、スポーツエリアにおける半永久的な布設用のHD-SDIビデオケーブル
- ・ダイビング時のカメラの供給ラインとして柔軟性のあるHD-SDIビデオケーブル
- ・オーディオシグナル伝送用の高品質フォノ／オーディオライン
- ・高解像度の画像伝送（堆積物テクノロジーでの使用など）
＜製品仕様＞
| シース材質/直径 | PUR-SR/7.4mm |
|---|---|
| AWG | 18 |
| 導体構成/断面積 | 0.88m㎡〜φ1.06mm |
| より線 | 7×0.40mm |
| 絶縁体 | PO4.8mm |
| シールド | 2 × copper spiral ＋ special protective banding |
| シールド率 | 90% |
| 使用可能環境温度 | -40℃〜+80℃ |
| 最大耐水圧 | 5bars |
| 最大水深 | 50m |
| 重量/m | 81g |
| 適合プラグ | 1-4575-2100-1, NBNC75BWU13 |
＜電気特性＞
| サージインピーダンス | 75Ω±3% |
|---|---|
| 線間（芯-シールド） | 52pF/m |
| 導体抵抗（芯） | 23Ω/km |
| 導体抵抗（シールド） | 4.95Ω/km |
| 速度係数 | 0.78 |
| 減衰量/100m（20℃） | 200MHz: 9.3dB |
| 470MHz: 14.2dB | |
| 862MHz: 21.6dB | |
| 1000MHz: 24.0dB | |
| 1482MHz: 28.1dB | |
| 1750MHz: 30.3dB | |
| 2150MHz: 33.5dB | |
| 3000MHz: 41.6dB |
