水トリー対策品　6600V(EE)　CV/CVTケーブル

水トリー対策品　6600V(EE)　CV/CVTケーブルの特徴

シースはビニル、絶縁体には軽量で取り扱いが容易な架橋ポリエチレンが使用されている一般的な電力ケーブルです。耐候性が比較的高く、屋外露出配線を行うことが可能です。送電、配電、配線などその使用場面は多岐にわたります。

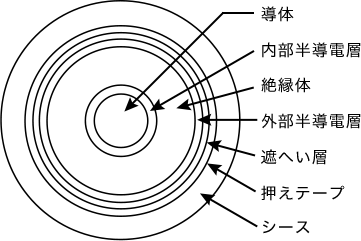

導体上に「内部半導電層」「絶縁体」「外部半導電層」の3層を同時押出加工します。
導体最高許容温度：90℃

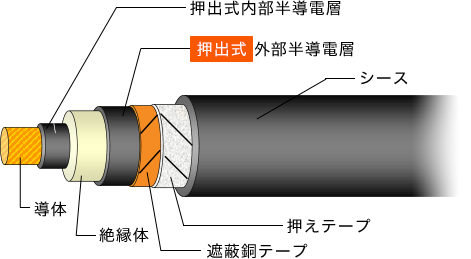

内部半導電層と外部半導電層が押出式: 内部半導電層と外部半導電層を絶縁体と同時に押出加工することにより、絶縁体との界面が平滑になり、異物の混入を防ぎます。これにより、耐水トリー性（水による絶縁劣化）が向上します。

高い耐水性: 水に浸かるような環境（水中ポンプ、トンネル内、地下など）での使用に適していますが、過酷な環境下では劣化する可能性があるため、定期的な点検が必要です。

構造表　6600V　CV（EE）（単心）

導体			絶縁体厚さ mm	絶縁体外径 mm	シース厚さ mm	線心外径約mm	仕上外径約mm	概算質量 kg／km	試験電圧ｋＶ	最大導体抵抗（20℃） Ω／㎞	最小絶縁抵抗ＭΩ・km	静電容量（参考） μＦ／km
断面積 mm2	形状	外径 mm	絶縁体厚さ mm	絶縁体外径 mm	シース厚さ mm	線心外径約mm	仕上外径約mm	概算質量 kg／km	試験電圧ｋＶ	最大導体抵抗（20℃） Ω／㎞	最小絶縁抵抗ＭΩ・km	静電容量（参考） μＦ／km
14	円形圧縮	4.4	4.0	12.4	0.1	1.8	17.5	400	17	1.31	2500.00	0.24
22		5.5	4.0	13.5	0.1	1.9	18.5	510	17	0.832	2500.00	0.27
38		7.3	4.0	15.3	0.1	1.9	21	705	17	0.481	2000.00	0.32
60		9.3	4.0	17.3	0.1	2.0	23	955	17	0.305	2000.00	0.37
100		12.0	4.0	20.0	0.1	2.1	26	1400	17	0.183	1500.00	0.45
150		14.7	4.0	22.7	0.1	2.3	29	1950	17	0.122	1500.00	0.52
200		17.0	4.5	26.0	0.1	2.4	32	2530	17	0.0915	1500.00	0.51
250		19.0	4.5	28.0	0.1	2.5	35	3070	17	0.0739	1500.00	0.55
325		21.7	4.5	30.7	0.1	2.6	38	3860	17	0.0568	1500.00	0.61
400		24.1	4.5	33.1	0.1	2.7	40	4630	17	0.0462	1000.00	0.68
500		26.9	4.5	35.9	0.1	2.8	43	5650	17	0.0369	900.00	0.74
600		29.5	5.0	39.5	0.1	2.9	47	6740	17	0.0308	900.00	0.71
800	分割圧縮	34.0	5.0	44.0	0.1	3.1	52	8740	17	0.0231	800.00	0.81
1000	分割圧縮	38.0	5.0	48.0	0.1	3.3	56	10830	17	0.0187	800.00	0.85

絶縁体：（平均厚）表の厚さの９０％以上、（最小厚）表の厚さの８０％以上。
外径公差は600㎜２以下では±0.7㎜、800㎜２以上では±1.0㎜とする。

シース：（平均厚）表の厚さの９０％以上，（最小厚）表の厚さの８５％以上。

構造表　6600V　CV（EE）（3心）

導体			絶縁体厚さ mm	絶縁体外径 mm	シース厚さ mm	線心外径約mm	仕上外径約mm	概算質量 kg／km	試験電圧ｋＶ	最大導体抵抗（20℃） Ω／㎞	最小絶縁抵抗ＭΩ・km	静電容量（参考） μＦ／km
断面積 mm2	形状	外径 mm	絶縁体厚さ mm	絶縁体外径 mm	シース厚さ mm	線心外径約mm	仕上外径約mm	概算質量 kg／km	試験電圧ｋＶ	最大導体抵抗（20℃） Ω／㎞	最小絶縁抵抗ＭΩ・km	静電容量（参考） μＦ／km
14	円形圧縮	4.4	4.0	12.4	0.1	2.5	34	1,320	17	1.34	2,500	0.24
22		5.5	4.0	13.5	0.1	2.5	37	1,640	17	0.849	2,500	0.27
38		7.3	4.0	15.3	0.1	2.7	41	2,290	17	0.491	2,000	0.32
60		9.3	4.0	17.3	0.1	2.9	46	3,130	17	0.311	2,000	0.37
100		12	4.0	20.0	0.1	3.1	52	4,550	17	0.187	1,500	0.45
150		14.7	4.0	22.7	0.1	3.3	58	6,270	17	0.124	1,500	0.52
200		17	4.5	26.0	0.1	3.6	66	8,180	17	0.0933	1,500	0.51
250		19	4.5	28.0	0.1	3.8	71	9,940	17	0.0754	1,500	0.55
325		21.7	4.5	30.7	0.1	4.0	77	12,470	17	0.0579	1,500	0.61

絶縁体：（平均厚）表の厚さの９０％以上，（最小厚）表の厚さの８０％以上。
外径公差±0.7㎜以内。

シース：（平均厚）表の厚さの９０％以上，（最小厚）表の厚さの８５％以上。

構造表　6600V　CVT（EE）

導体			絶縁体厚さ mm	絶縁体外径 mm	シース厚さ mm	線心外径約mm	仕上外径約mm	概算質量 kg／km	試験電圧ｋＶ	最大導体抵抗（20℃） Ω／㎞	最小絶縁抵抗ＭΩ・km	静電容量（参考） μＦ／km
断面積 mm2	形状	外径 mm	絶縁体厚さ mm	絶縁体外径 mm	シース厚さ mm	線心外径約mm	仕上外径約mm	概算質量 kg／km	試験電圧ｋＶ	最大導体抵抗（20℃） Ω／㎞	最小絶縁抵抗ＭΩ・km	静電容量（参考） μＦ／km
14	円形圧縮	4.4	4.0	12.4	1.9	17.5	38	1,250	17	1.34	2,500	0.24
22		5.5	4.0	13.5	2.0	19.0	41	1,590	17	0.849	2,500	0.27
38		7.3	4.0	15.3	2.1	21	45	2,200	17	0.491	2,000	0.32
60		9.3	4.0	17.3	2.2	23	50	2,990	17	0.311	2,000	0.37
100		12.0	4.0	20.0	2.4	26	56	4,390	17	0.187	1,500	0.45
150		14.7	4.0	22.7	2.6	30	63	6,080	17	0.124	1,500	0.52
200		17.0	4.5	26.0	2.8	33	71	7,910	17	0.0933	1,500	0.51
250		19.0	4.5	28.0	2.9	35	76	9,610	17	0.0754	1,500	0.55
325		21.7	4.5	30.7	3.1	38	82	12,000	17	0.0579	1,500	0.61
400		24.1	4.5	33.1	3.3	41	88	14,400	17	0.0471	1,000	0.68
500		26.9	4.5	35.9	3.5	44	95	17,600	17	0.0376	900	0.74
600		29.5	5.0	39.5	3.7	48	104	21,000	17	0.0314	900	0.71
