キャリアローラ方式のキャブタイヤケーブル比較表ご覧いただけます。

キャブタイヤケーブルの比較

キャブタイヤケーブル比較表(布設方式:キャリアローラ方式)

キャブタイヤケーブルのメーカー別比較

同じ用途や仕様でもメーカーによって型番が違う商品もあります。ご注文の前に、以下の表から型番をご確認ください。

キャリアローラ方式のキャブタイヤケーブルメーカー比較表
  日立 古河電工産業電線 フジクラ 冨士電線 住友電工産業 三ツ星 泰昌電線
2種 CAR-2PNCT 2TC-RB 2PNCT-B 2PNCT-B F-2PNCT
補強形
BR−2PNCT
(耐屈曲性)
2PNCT-BCT
(安定型)
2TC-FB BP-2PNCT
(超耐屈曲性)
2PNCT-BCT-J
(耐しごき力タイプ)
3種 CAR-3PNCT 3TC-RB 3PNCT-B 3PNCT-B BR−3PNCT
(耐屈曲性)
要問合せ
3TC-FB BP-3PNCT
(超耐屈曲性)

キャブタイヤケーブルの用途・使用方法

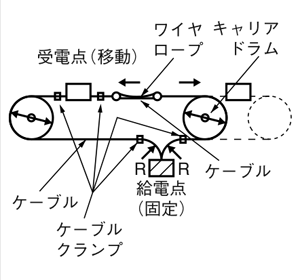

キャリア方式

用途・使用例

天井クレーン等の横行給電用に適しています。

使用方法
  1. ケーブルの許容曲げ半径(R)は次のとおりとしてください。ただし、個別の仕様書に指定がある場合には、その値を優先してください。
    種類 低圧ケーブル 高圧ケーブル 備考
    丸型ケーブル R≧6d R≧8d d:ケーブル外径
  2. 布設時、ケーブルには捻れが入らないよう、布設してください。
  3. キャリアドラムの移動はワイヤロープで行い、ケーブルのたるみを十分とって張力がかからないようにしてください。
  4. 給電点、受電点でのケーブル固定は、内部線心が移動しないように確実に固定してください。幅(ケーブルとの接触長さ)100mm以上の半割型クランプで締付る事をお奨めします。ケーブル変形率は、低圧ケーブルで約15%、高圧の場合は約5%を目安としてください。クランプが不完全ですとケーブルのうねり、挫屈の原因となりひいては断線にいたることがあります。

お問い合わせ方法

用途・仕様・予算・納期、サイズ、数量、その他お分かりの情報を添えてお問い合わせください。
電線・ケーブルのプロが、お客様の条件に合った商品をご提案します。メーカーがお決まりの場合は、上の表から型番をご確認いただき、お問い合わせの際に合わせてご記入ください。
