沖電線ecoサージ

モーターからインバータ間のサージ対策フィルタ不要!電線のみでサージ電圧を抑制!
沖電線ecoサージ

無料 ケーブル商品の見積もり・納期のお問い合わせはこちら

沖電線ecoサージ商品説明

ecoサージはモーターノイズ対策に最適

モータ端子に取り付けるだけで、インバータからモータの間で発生するノイズを抑制することができます。通常モータのノイズ対策にはフィルタをとりつけます。しかしフィルタを取り付けるのは大変です。ecoサージならモータ端子に後付けするだけなので、既存配線系のモータのノイズ対策がかんたんです。

ecoサージの使用場所例

● ビルの空調
● 大きな施設の空調管理のモーター
● 工場でものを運ぶクレーンのモーター

モーターが焼けたり、壊れたりする場合にecoサージのご購入をおすすめします。

サージとモーター故障の関係

モーター焼けはノイズが原因の場合がある

インバーターとモータの間には「サージ」というノイズが発生している場合があります。このモータのノイズが原因で、モータが故障することがあります。古いモータの場合サージ対策をしていない製品があります。モータは取り替えるとコストもかかり、フィルタを取り付けようとすると手間がかかります。ecoサージは、フィルタやリアクトルなどの回路部品を一切使わず、電線のみでサージを抑制できるため、手軽かつ安価にモータノイズの対策ができます。

サージとはモータノイズの一種

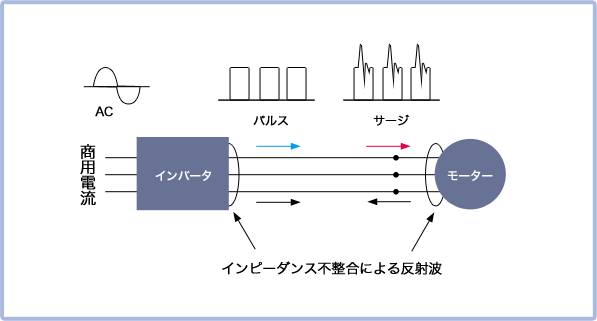

モータノイズの「サージ」とはインピーダンス不整合による反射波のことです。インバータ制御用モータ等では、ケーブル、モータ、インバー タとのインピーダンス不整合による反射波が生じます。反射波であるサージが重なることで高電圧のノイズが発生します。サージは正常駆動電 圧の2倍以上の高電圧成分を含むため、絶縁破壊や機能停止、劣化など悪影響を与えます。古いモーターをお使いの方、ノイズ対策されていな いモーターをお使いの方はお気軽にお問い合せください。

サージとはモータノイズの一種イメージ

お問い合わせ・お見積り

沖電線ecoサージの種類

ecoサージの種類

ecoサージは構造・性能によって2種類ご用意しています。

●ecoサージU:ユニットタイプ。電子部品がなくサージ抑制線のみなので、高信頼、省スペース。
●ecoサージF:リード線付きタイプ。端末加工しているので、モーター端子への接続がより簡単。

ecoサージU
高信頼、省スペースを実現!ecoサージU
ecoサージUはサージ抑制線のみで
電子部品は一切使用していません。
マイクロサージ電圧 1000[V]以下(相関)
適用モーター配線長 SSU50:[m]以下
SSU100:100[m]以下
適用インバーター 電源電圧 AC480V以下
インバーター容量 75[kw]以下
75[kw]を超えるモータへの適応は個別対応
出力周波数 0.1〜400[Hz]
キャリア周波数 15[kHz]以下
振動 0.7[G]以下
保護構造 IP20
仕様場所 屋内
周囲温度 −20℃〜+40℃

※)数値は予告なく変更する場合があります。

お問い合わせ・お見積り

ecoサージF
さらに省スペース!ecoサージF
同軸線にシースが被っていて、ケーブル状にしたecoサージ。
ケーブルと一緒に這わせることができます。
性能 サージ発生電圧
(三相交流400V)
●1000V以下
    モーター入力端子(U.V.W相の各相関電圧)

●駆動条件
    インバーター入力電圧:AC460V以下(50Hz)
    インバーターキャリア周波数:≦8KHz
    駆動ケーブル長:100m以下
仕様 適用モーター出力 Max.75kW
使用環境温度 −20℃〜50℃
保存環境温度 −30℃〜60℃
温度 30%〜80%RH
RoHS指令 RoHS対応
敷設ケーブル長 動力ケーブル長と同一(100m以下、但し結露なきこと)
適用インバーターの入力電源電圧 3相200V系列:200〜240V
3相400V系列:380〜460V
電圧許容変動:−15%〜+10%
インバーター出力周波数範囲 0.1〜400Hz
インバーターキャリア周波数範囲 8kHz以下
外径 ケーブル構造部:10mm(端末加工部最大20mm)
ケーブル敷設条件 ケーブル構造部は延長状態とする

※)数値は予告なく変更する場合があります。
