AWGサイズ、UL規格、その他海外規格
商品の仕入れをお手伝いします。
橋本興産では、海外規格ケーブルの取扱いがあります。日本で海外規格品を仕入れたい、海外から日本規格品を仕入れたい、日本規格の海外規格代替品を探してほしいなど、お客様のご要望から電線・ケーブルを選定し、ご提案いたします。まずはお気軽にご相談ください。

無料 ケーブル商品の選定・ケーブルのお問い合わせはこちら

取扱い海外規格商品のご紹介

UL規格取扱い商品

IV、HIV、KIV系のケーブル
  • UL1015(600V)|
  • UL1283(600V)|
  • UL1284(600V)|
  • CE-KIV(クラモ)|
  • CE-KMTW(クラモ)|
  • MTW-H05TK(600V0.5〜1SQ)(東日京三)|
  • MTW-H07TK(600V1.5〜120SQ)(東日京三)|
  • MTW+H05V-K(600V0.5〜1SQ)(日合通信)|
  • MTW+H07V-K(600V1.5〜240SQ)(日合通信)|
HKIV系のケーブル
  • UL1015(600V)|
  • (UL1007(300V))|
  • UL1283(600V)|
  • UL1284(600V)|
MLFC系のケーブル
  • UL1505(日立)|
CV系のケーブル
  • OLFLEX191(LAPP)|
  • OLFLEX191CX(LAPP)
CVV系のケーブル
  • OLFLEX191(LAPP)|
VCT系のケーブル
  • VCT531XX(クラモ)|サンライトエース6RX(太陽)
VCTF系のケーブル
  • VCTF23NXX(クラモ)|
  • VCTF23NXXS(クラモ)|
  • VCTF43Z(クラモ)|
  • VCTF43ZSB(クラモ)|
計装ケーブル
  • U-TKVV(立井)|
  • U-TKVVBSシールド付(立井)
補償導線
  • KX-SP-FEPF-BT(UL)ASTM(福電)|
  • TX-SP-FEPF-BT(UL)ASTM(福電)

こちらに記載している商品は一部です。また、こちらに掲載している内容と違う規格に対応している場合もあります。詳しくは、お問い合わせ下さい。

過去のご相談事例

Q.自社製品のLEDのモジュールから引き出すリード線を探しています。1.5A 50V 耐熱仕様125℃ 電線外径 1.4〜1.5mm程度(もしくはそれ以下) 色は灰色と白のペア将来は海外展開も考えております。
A.海外展開も考えておられるとのことですので、UL認定品でご希望の仕様に近いライカルシリコーンゴム絶縁電線UL3725 AWG28 をご提案いたします。添付の仕様書・許容電流表にて詳細をご確認お願いします。
Q.接続する機器に推奨ケーブルサイズAWG26〜16とあります。どの様なケーブルを選べばいいですか?
A.推奨ケーブルのサイズ表記がAWGの場合でも、日本国内で使用する機器の場合海外規格は必要ない場合があります。
その場合AWGをSQに変換して使用用途、条件にあったケーブルとサイズを選定いたしますので、詳細をお聞かせください。

このように、橋本興産では海外規格の電線・ケーブルに関する様々なお悩みにお応えします。海外規格品の仕入れでお困りの場合は、まずはお問い合わせください。電線・ケーブルの専門スタッフがお応えします。

海外規格のご紹介

AWG
AWGとは、配線(ワイヤー)の直径や断面積、電気抵抗率などを定めた標準規格のこと。
American Wire Gauge(米国ワイヤー・ゲージ規格)の頭文字を取って、「AWG」と呼ばれている。
UL
ULULとはUnderwriters Laboratories Inc.の略称であり、1894年に米国火災保険局の指導のもとに設立された財団法人で、この法人で作られた安全基準がUL規格です。この法人では不備な製品による火災や感電の事故より人命や財産を保護するため、電機機器、ガス、石油製品、化学製品などについて、研究、試験、検査を行い、認定業務を行うとともに、フォローアップサービスで製品の安全性の維持を支援しています。UL規格に合格した製品の安全性は、米国内で高く評価されており、保険業者、連邦政府、州政府、市政府の各機関などは承認または調達の条件としてUL合格品であることを条件としていますので、米国で使用するのであれば、ULの認定が必要です。
cUL
CSAULはCSAより試験・認証機関として認証を得ており、cULサービスとはカナダ向けの製品に対して、ULがCSA規格に従い試験を行い、認証・フォローアップサービスを行うことです。その認証を受けた製品は、cUL表示を行い、CSAより認定を受けているのと、同等な扱いとなるものです。
CSA
ULCSAとはCanadian Standard Association の略称で、世界的な権威のある検査機関として知られており、この規格に合格した製品は、米国のUL規格とともに高く評価されています。カナダ国内で販売される電気製品、石油燃焼機器類は、各州ともその安全性を確保するため、CSA規格の認定品でなければ、その販売を法律で禁止されています。
IEC
International Electrotechnical Commission(国際電機標準会議)により電機に関する規格を国際的に統一及び協調を促進する目的で制定された規格。電線関係では、裸線(アルミ導体)、巻線、電力ケーブル、通信ケーブル、高周波ケーブル、光ファイバ、船用電気設備などの規格が制定されている。
CCC
CCCCCCとは、中国強制認証制度(China Compulsory Certification)の略称であり、消費者保護・安全確保等を目的としています。この制度が本格実施となった2003年8月以降は、この認証を取得していない対象製品は、中国国内での出荷・販売や中国国外からの輸入が禁止されています。19種類132品目が第一回品目として認証の対象となっており、対象品目は随時追加されています。電線についても対象品目とされており、PVC絶縁の電線・ケーブルはIEC60227規格をベースにしたGB5023規格に合致するもの等が規定されています。電線の場合には安全認証を示すCCCマーク(CCCの横にSafetyのSを配置)が適用されます。
GOST-R
GOST-RGOST-Rとは、GOSSTANDART of RUSSIA(ロシア連邦国家規格機関)の通称です。ロシアに製品を輸出する際にはロシアの国家規格に基づきGOST-Rの認証を取得することが必要となります。更に、通関時には適合する旨の証明書の提示が求められます。
EC指令とCEマーキング
EC指令とCEマーキングCEマーキングとは、製造者または輸入者が、製品にCEマーキングを表示することによって、その製品がEU(欧州連合)のEC指令(EC Directive)に適合していることを表明するもので、このCEマーキングによって、EU域内の自由な流通を保証されるものです。このEC指令は、EU閣僚理事会が発行する指令に基づき実施され、機械指令、EMC指令、低電圧指令などがあります。電線を対象にした独立したEC指令はありませんが、電線には低電圧指令が適用されます。電線が低電圧指令に適合していることを証明する手段は、EN規格(欧州規格)、CENELEC規格(欧州電気標準委員会)またはIEC規格(国際電気標準会議)に製品仕様を適合させることが最良の方法です。電線に関してのEN規格はまだ制定されておりませんので、CENELEC規格またはIEC規格等に製品仕様を適合させることになります。
CEマーキング有効国
CEマーキングは、次のEU(欧州連合)加盟国に有効です。
ベルギー、デンマーク、ドイツ、ギリシャ、スペイン、フランス、アイルランド、イタリア
ルクセンブルグ、オランダ、オーストリア、ポルトガル、フィンランド、スウェーデン
イギリス、ポーランド、チェコ、スロバキア、ハンガリー、スロベニア、エストニア
リトアニア、ロトビア、マルタ、キプロス、ルーマニア、ブルガリア

日本では・・・

JIS規格
JIS規格Japanese Industrial Standard(日本工業規格)工業標準化法に基づいて調査審議され、政府により制定された規格。汎用性の高い電線について規定されている。JIS規格のケーブルであっても、商品やカタログにJISマークがついていることは少ないです。
電気用品安全法

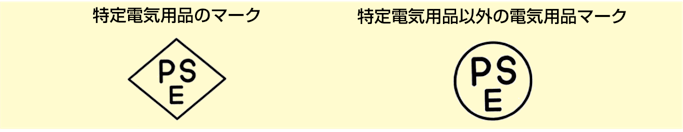

電気用品安全法は、日本国内での電気用品の製造、販売等を規制するとともに、電気用品の安全性の確保につき民間事業者の自主的な活動を促進することにより、電気用品による危険及び障害の発生を防止することを目的としています。この目的を達成するための手段として、国は技術基準を定め、当該基準を満たすことが確認された製品について、マークの表示を付することを認めるとともに、表示の付されていない電気用品の販売及び使用を禁止するという一連の規制が行われています。

AWG(UL規格)とSQ(JIS規格)の線号比較表

AWGサイズ 直径(mm) 断面積(SQ)
4/0 11.68 107.2
3/0 10.40 85.03
2/0 9.266 67.42
1/0 8.254 53.49
1 7.343 42.41
2 6.544 33.63
3 5.827 26.66
4 5.189 21.15
5 4.621 16.77
6 4.115 13.30
7 3.665 10.55
8 3.264 8.368
9 2.906 6.632
10 2.588 5.262
11 2.305 4.172
12 2.053 3.309
13 1.828 2.625
14 1.628 2.081
15 1.450 1.650
16 1.291 1.309
17 1.150 1.037
18 1.024 0.8226
19 0.9116 0.6529
20 0.8118 0.5174
21 0.7229 0.4105
22 0.6438 0.3256
23 0.5733 0.2581
24 0.5106 0.2047
25 0.4547 0.1623
26 0.4094 0.1288
27 0.3606 0.1021
28 0.3211 0.08097
29 0.2859 0.06425
30 0.2546 0.05097
31 0.2268 0.04039
32 0.2019 0.03203
33 0.1798 0.02540
34 0.1601 0.02014
35 0.1426 0.01597
36 0.1270 0.01267
37 0.1131 0.01005
38 0.1007 0.007968
39 0.08969 0.006319
40 0.07937 0.005012
41 0.07113 0.003973
42 0.06334 0.003151
43 0.05541 0.002499
44 0.05023 0.001982
45 0.0473 0.001572
46 0.03984 0.001246
47 0.03547 0.0009884
48 0.03159 0.0007838
49 0.02813 0.0006216
50 0.02505 0.0004929
AWG・SQの線号比較表

AWGサイズ・SQサイズの対応が一目で分かる!対応表を無料進呈!

海外向けケーブルについても取扱いがございます!

ご利用の電線やケーブルについてのお問い合わせ・お見積りはお気軽にどうぞ!

電線・ケーブルの代替品をお探し致します。
国内規格品から海外規格品(例えばUL規格品)、海外規格品から国内品など、代替品を幅広くご提案!

例えば、以下のように国内規格品をUL規格品で代替する場合、SQサイズが近いAWGサイズを選定します。

(例)
国内規格品:600V MLFC 2SQ  →UL規格品:UL1505 AWG14(=2.081SQ)
国内規格品:IV(HIV) 3.5SQ 緑  →UL規格品:UL1015 AWG12(=3.309SQ) 緑  等

UL規格品をはじめ、CE規格品やその他海外規格品もお探し致します。 お気軽にお問い合わせ下さい。
